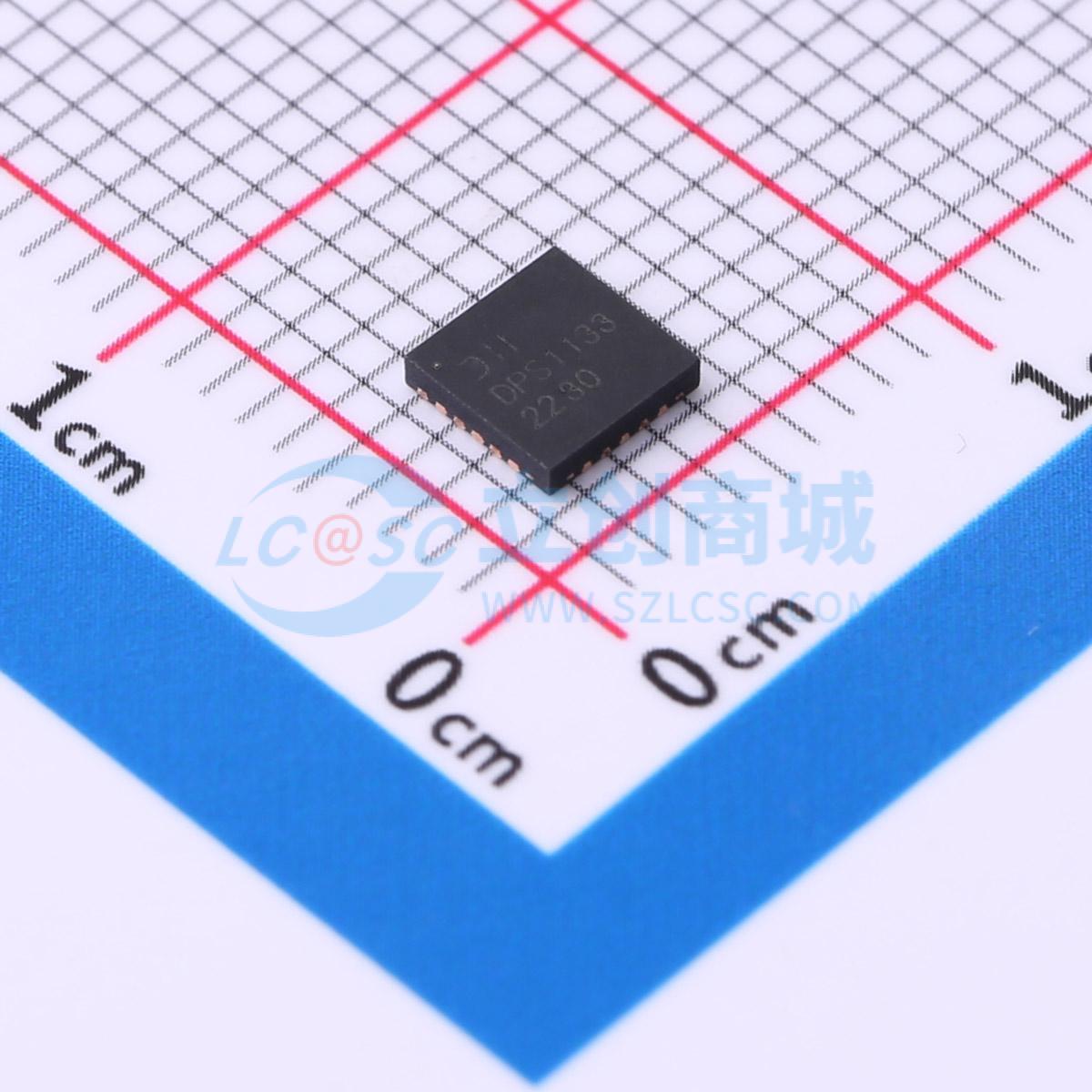

DPS1133FIA-13

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款适用于USB Power Delivery和其他热插拔应用的电源开关。通过模拟接口，可报告异常状态，并对电流限制、过压保护和输出电压斜坡等功能进行编程。实现了符合USB Power Delivery Specification Release 3.0、V1.0a要求的快速角色交换功能。该设备工作电压范围为4.5V至24V，具有快速短路响应时间，可确保系统的稳健性
品牌名称: DIODES(美台)
商品型号: DPS1133FIA-13
商品编号: C3001680
商品封装: VQFN4040-17
包装方式: 编带
商品毛重: 0.515克(g)

商品参数

商品概述

DPS1133 是一系列为 USB Power Delivery 和其他热插拔应用优化的电源开关的一部分。通过模拟接口，可以报告异常状态并编程设置多种功能：电流限制、过电压保护和输出电压斜坡上升。快速角色切换功能符合 USB Power Delivery 规范 3.0 版本 1.0a 的要求。

该设备设计用于在 4.5V 至 24V 之间工作。它提供了快速短路响应时间以确保系统稳健性。集成的端口放电功能允许输入和输出端口的电压水平被放电，以满足 USB Power Delivery 规范的要求。全面的故障检测和恢复机制使得该设备能够应用于承受重容性负载和短路风险的应用中。这些机制包括：反向电压和电流阻断、输入过电压保护、输出过电流保护、短路保护以及过温关断。此外，可以通过调整输出电压的上升时间来最小化浪涌电流并确保系统稳定性。在任何异常条件通过低有效 FAULTB 信号通知之前，会应用 7ms 的去抖动以防止误触发。

DPS1133 采用低剖面且节省空间的 VQFN4040-17 封装，该封装使用环保材料制造。

应用领域

笔记本电脑、台式机和一体机PC、服务器和平板电脑
对接站、通用和多媒体中心
网络电视、PC显示器
机顶盒、住宅网关、存储设备
工业和汽车应用中的电源保护

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	功率电子开关
	类型	低侧开关
	通道数	1
	输入控制逻辑	高电平有效

	属性	参数值
	最大连续电流	3.5A
	工作电压	4.5V~24V
	导通电阻	30mΩ
	工作温度	-40℃~+125℃
