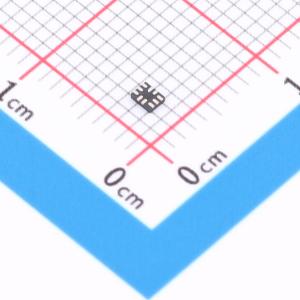

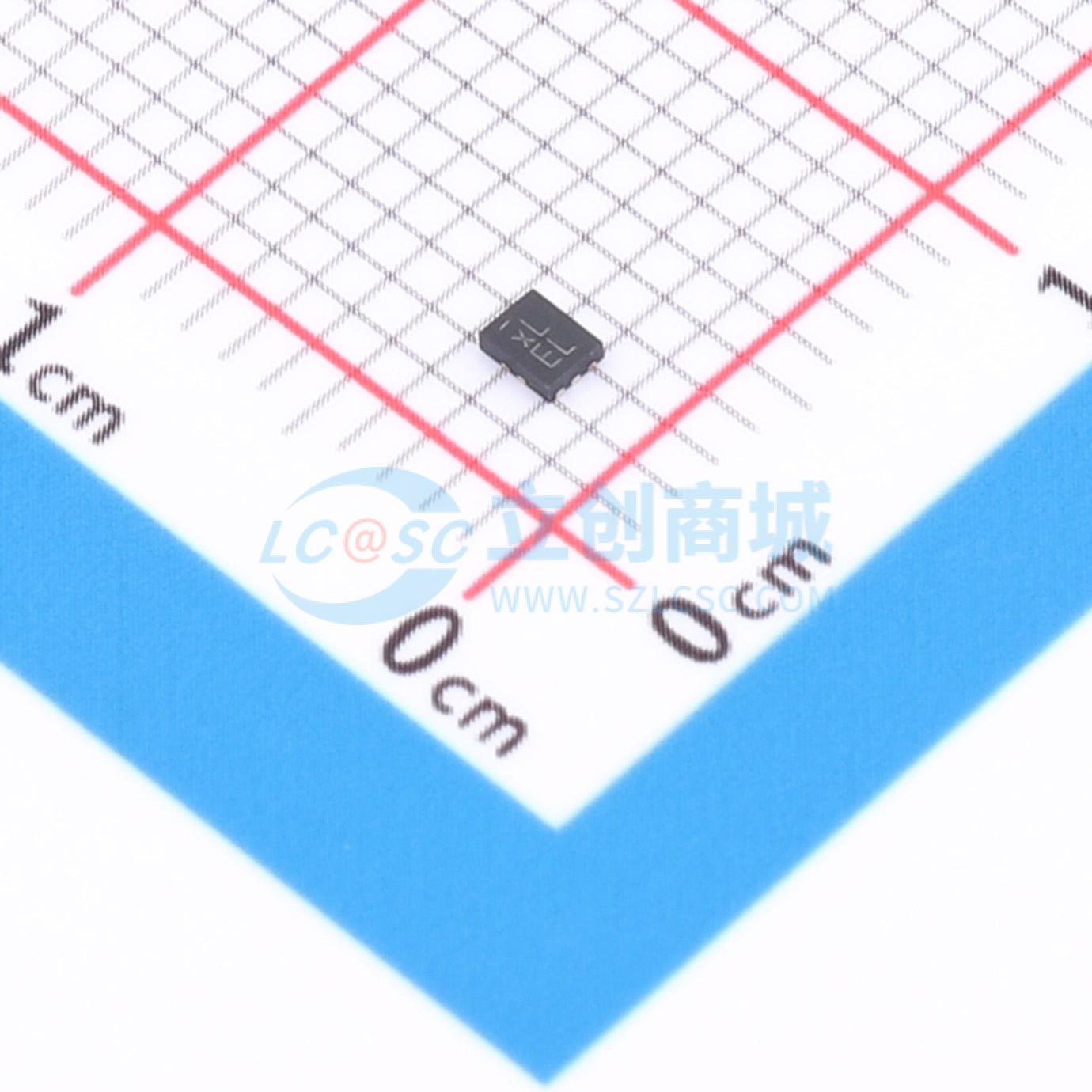

PI3USB30EZMEX
PI3USB30EZMEX
- 品牌名称
- DIODES(美台)
- 商品型号
- PI3USB30EZMEX
- 商品编号
- C3001696
- 商品封装
- UQFN-10(1.4x1.8)
- 包装方式
- 编带
- 商品毛重
- 0.112克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 2 | |
| 导通电阻(Ron) | 4.3Ω | |
| 工作电压 | 1.8V~4.3V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电容(Con) | 6pF | |
| 带宽 | 850MHz | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 250ps | |
| 功能特性 | 双向模拟通道；断电隔离；故障保护 |
商品概述
PI3USB30E是一款单差分通道2:1复用器/解复用器USB 2.0开关。其行业领先优势包括：由于通道电阻和I/O电容较低，传播延迟小于250ps。该器件将来自USB主机设备的差分输出复用到两个相应输出之一。该开关为双向开关，对输出端的高速信号几乎无衰减。它专为低比特间偏斜、高通道间噪声隔离而设计，并且与多种标准兼容，如高速USB 2.0（480Mb/s）。 PI3USB30E提供符合USB2.0规范的过压保护。无论芯片处于通电或断电状态，所有I/O引脚都能承受与Vbus（5V±10%）的短路情况。如果VDD = 0V，I/O端仍可存在信号，且信号不会泄漏到VDD端。
商品特性
- 符合USB 2.0标准（高速和全速）
- 典型导通电阻RON = 4.3Ω @ VDD = 3.0V
- 低比特间偏斜
- 低串扰：-41dB @ 240 MHz
- 关断隔离：-35dB @ 240 MHz
- 宽-3dB带宽：850 MHz
- 近乎零传播延迟：250 ps
- 控制引脚支持1.8V/2.5V/3.3V逻辑
- 通道导通电容：6.0 pF
- VDD工作范围：1.8V至4.3V±10%
- 数据引脚I/O静电放电保护：符合JESD22 - A114D规范，人体模型（HBM）保护> 8 kV
- I/O引脚具有过压保护，可承受与Vbus的短路
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，“绿色”器件
应用领域
- 用于USB 2.0信号路由
- 手机、个人数字助理（PDA）、数码相机和笔记本电脑
- 液晶显示器、电视、机顶盒
- 便携式设备
