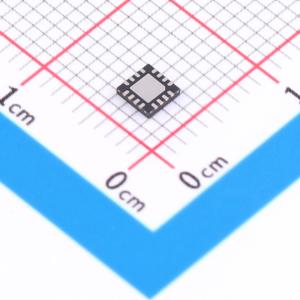

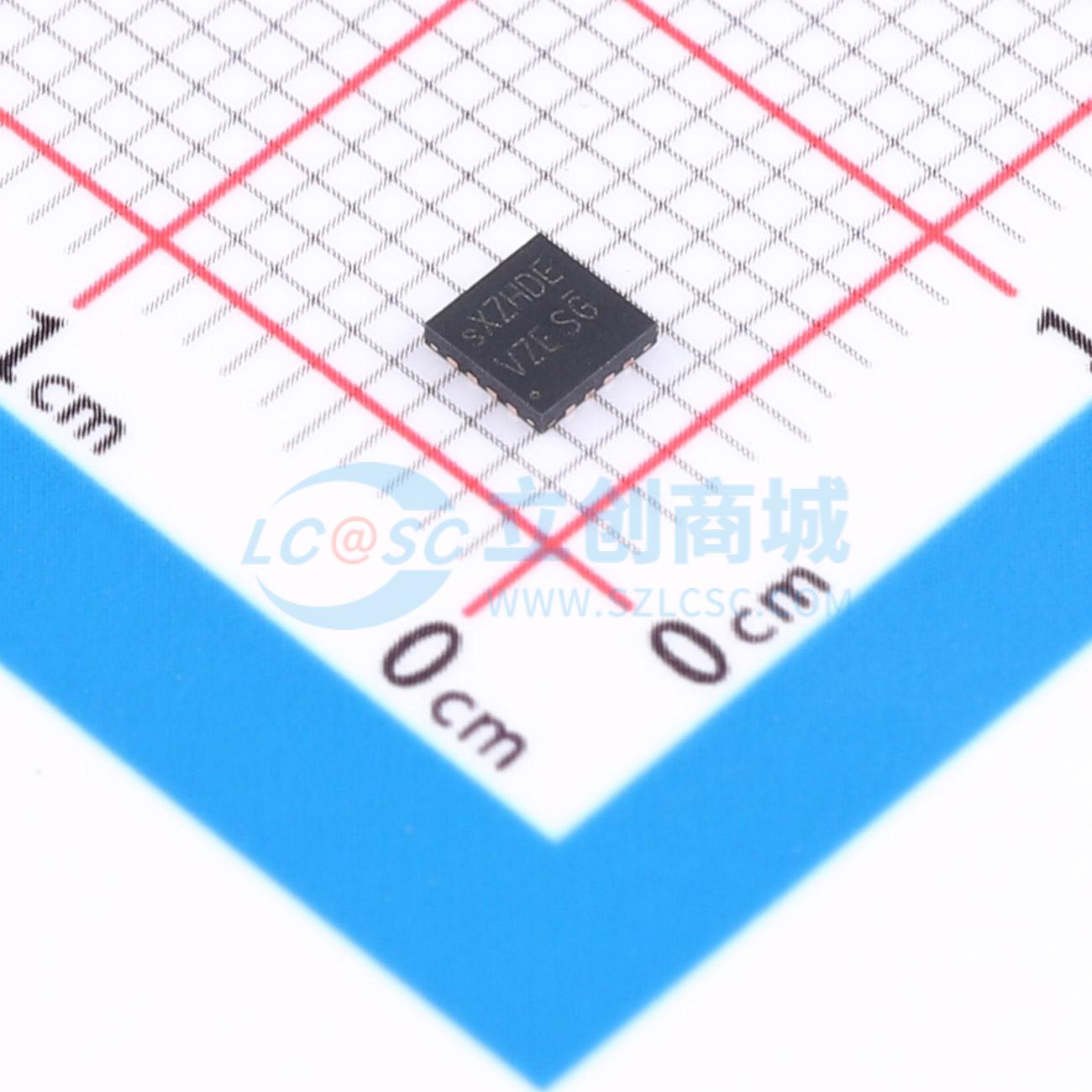

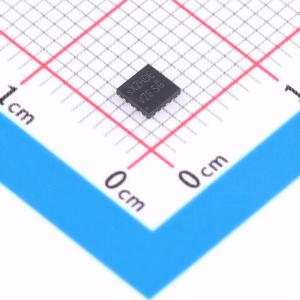

温馨提醒：图片仅供参考，商品以实物为准

PI5USB2546ZHDEX

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: DIODES(美台)
商品型号: PI5USB2546ZHDEX
商品编号: C3001707
商品封装: UQFN-16(3x3)
包装方式: 编带
商品毛重: 0.328克(g)

商品参数

商品概述

PI5USB2546 是一种 USB 充电端口控制器和电源开关，集成了 USB 2.0 高速数据线（D+/D-）开关。PI5USB2546 在 D+/D- 上提供了电气特征以支持设备特性部分列出的充电方案。该部件兼容流行的 BC1.2 标准设备和非 BC1.2 标准设备。

PI5USB2546 完全支持通过鼠标/键盘（包括低速和全速）从 S3 状态唤醒系统。此外，PI5USB2546 支持两种不同的电源管理功能，即通过 /STATUS 引脚实现的电源唤醒和端口电源管理 (PPM)。电源唤醒允许在 S4/S5 充电状态下控制电源供应，而 PPM 在多端口应用中管理端口电源。

PI5USB2546 的 73-mΩ 电源分配开关适用于可能遇到重容性负载和短路的应用场景。两个可编程电流阈值提供了设置电流限制和负载检测阈值的灵活性。

商品特性

支持 USB 电池充电规范 1.2 中定义的 CDP/DCP 模式
支持符合中国通信行业标准 YD/T1591-2009 的短路模式
通过自动选择支持非 BC1.2 充电模式
- 分压-1A 模式
- 分压-2A 模式
- DCP-1.2V 模式
支持睡眠模式充电和鼠标/键盘唤醒
对于不请求 CDP 端口的设备，自动进行 SDP/CDP 切换
在 S4/S5 充电时进行负载检测以控制电源供应，并在所有充电模式下管理端口电源
符合 USB 2.0/3.0 电源开关要求
集成 73-mΩ（典型值）高边 MOSFET
- 可调电流限制高达 3A（典型值）
工作范围：4.5V 至 5.5V
- 最大设备电流
  - 设备禁用时为 2μA
  - 设备启用时为 270μA
设备封装：TQFN 3.0x3.0x0.7 16L
UL 认证，CB 文件编号 E341484

应用领域

USB 端口（主机和集线器）
笔记本电脑和台式机
通用壁式充电适配器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	-
	工作电压	4.5V~5.5V

	属性	参数值
	最大连续电流	3A
	导通电阻	73mΩ
	功能特性	过流保护
	工作温度	-
