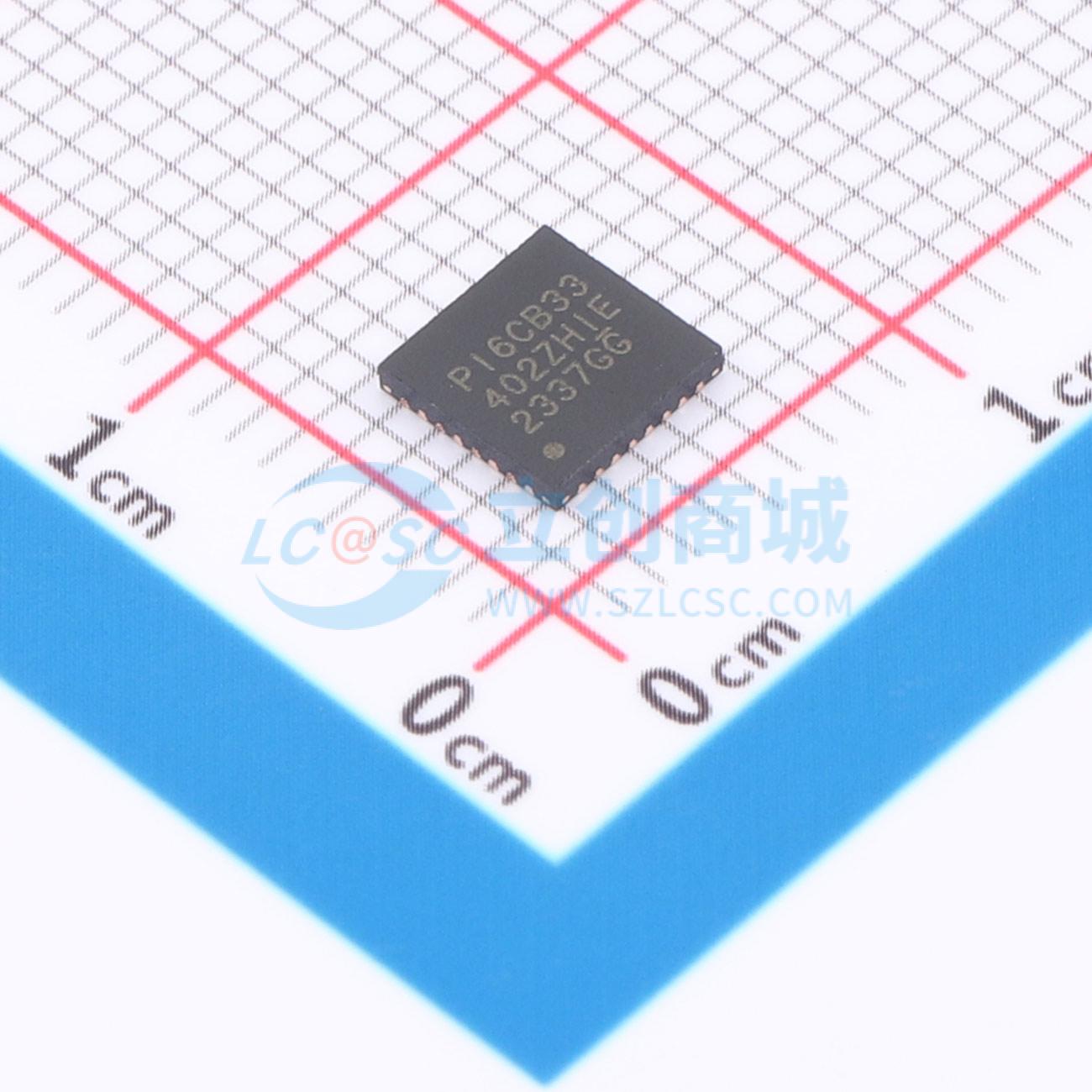

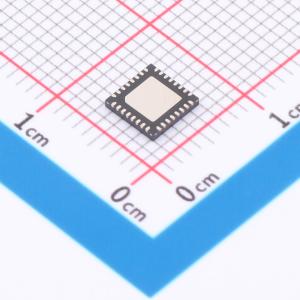

PI6CB33402ZHIEX-13R

4输出低功耗PCIe时钟缓冲器，带片上终端

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款4输出的超低功耗PCIe Gen 1/Gen 2/Gen 3/Gen 4/Gen 5时钟缓冲器。它采用参考输入，通过片内端接扇出四个100MHz低功耗差分HCSL输出。片内端接可节省16个外部电阻，使布局更轻松。每个输出都有独立的OE引脚，便于电源管理
品牌名称: DIODES(美台)
商品型号: PI6CB33402ZHIEX-13R
商品编号: C3001711
商品封装: QFN-32(5x5)
包装方式: 编带
商品毛重: 0.1528克(g)

商品参数

	属性	参数值
	工作电压	3.3V
	输出偏斜	-
	工作温度	-40℃~+85℃
	功能特性	内置锁相环；低抖动时钟重整/清抖；输出使能/关断；内部终端与偏置网络；多路扇出/隔离驱动

商品概述

DIODES PI6CB33402是一款4输出的超低功耗PCIe® Gen 1/Gen 2/Gen 3/Gen 4/Gen 5时钟缓冲器。它接收一个参考输入，通过片上终端输出四个100MHz的低功耗差分HCSL信号。片上终端可节省16个外部电阻，使布局更简单。每个输出都有独立的OE引脚，便于电源管理。它采用Diodes专有的PLL设计，实现了满足PCIe Gen 1/Gen 2/Gen 3/Gen 4/Gen 5要求的超低抖动。除了支持PCIe 100MHz，该器件还可通过SMBus支持50MHz、125MHz和133.33MHz的以太网应用。它通过SMBus提供不同的压摆率和幅度等多种选项，使用户能够轻松配置设备，为其各自的电路板获得优化性能。

商品特性

3.3V电源电压
HCSL输入：100MHz，也可通过SMBus支持50MHz、125MHz或133.33MHz
4个带片上终端的差分低功耗HCSL输出
默认输出阻抗ZoUT = 85Ω
支持扩频
独立输出使能
每个输出的压摆率和输出幅度可编程
直到PLL锁定后差分输出才会开启
可通过绑带引脚或SMBus进行配置
差分输出间的偏移小于50ps
超低抖动输出
- 差分周期抖动小于50ps
- 符合PCIe Gen 1/Gen 2/Gen 3/Gen 4/Gen 5 CC标准
- 符合PCIe Gen 2和3 SRiS和SRnS标准
完全无铅且完全符合RoHS标准
无卤素和锑，是“绿色”器件
封装（无铅且绿色）：32引脚5×5mm TQFN

应用领域

以太网
汽车

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	时钟缓冲器/驱动器/分配器
	最大输出频率	133.33MHz
	输入通道数	1
	输出通道数	4
