- 引脚图
- 焊盘图

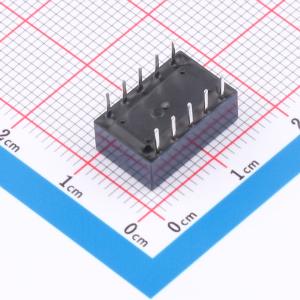

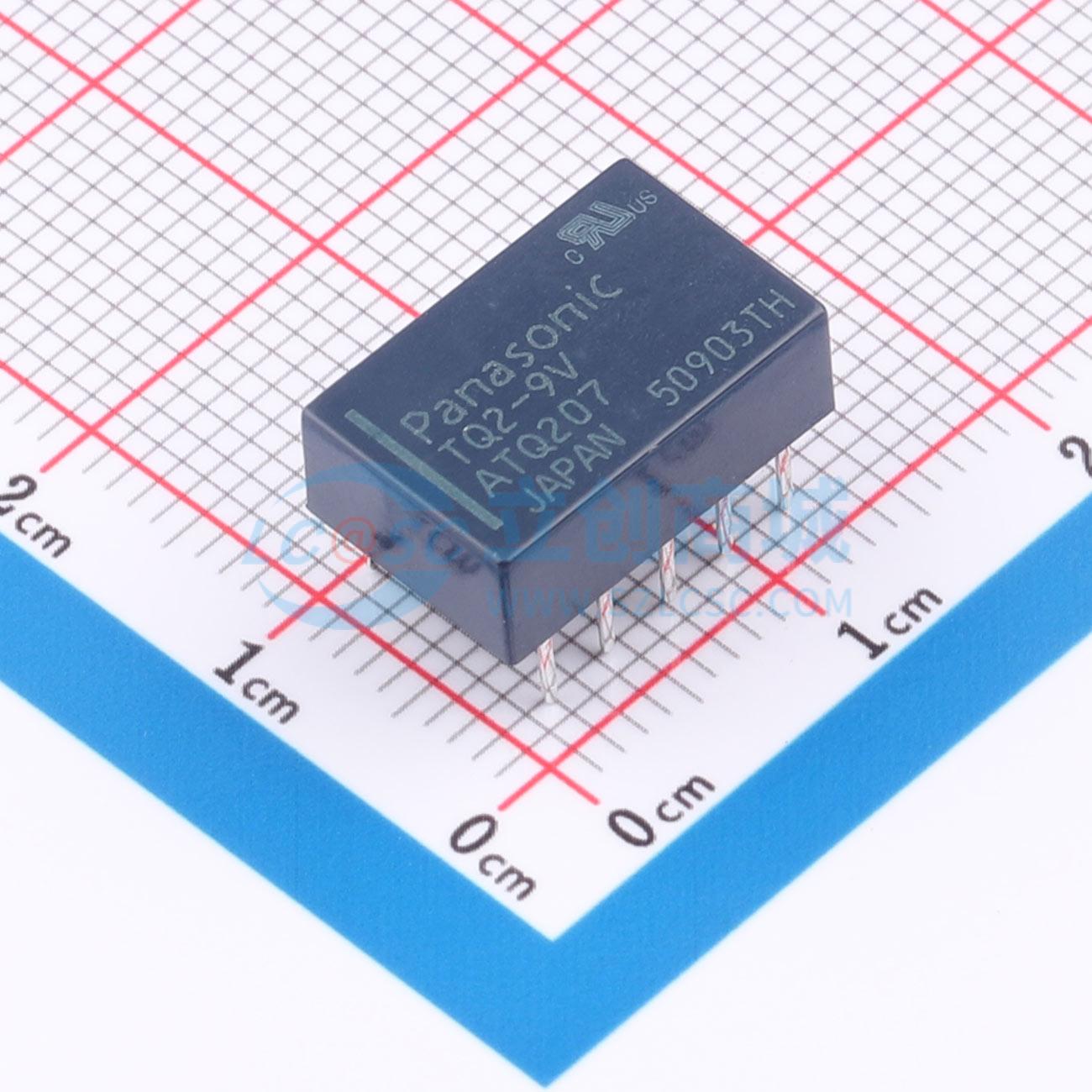

温馨提醒：图片仅供参考，商品以实物为准
TQ2-9V
9V 1A 两组转换:2C(双刀双掷转换)
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：3种类型的端子形状：PC板端子（标准/自铆接端子）、表面贴装端子。 符合FCC Part68：耐浪涌电压1500V（断开触点之间）。 提供MBB触点。 表面贴装端子符合JIS C0806标准。应用：电信和测量设备。 电话相关设备
- 品牌名称
- PANASONIC(松下)
- 商品型号
- TQ2-9V
- 商品编号
- C3001849
- 商品封装
- DIP,14x9mm
- 包装方式
- 管装
- 商品毛重
- 2.48克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号继电器 | |
| 线圈电压 | 9V | |
| 触点形式 | 两组转换:2C(双刀双掷转换) | |
| 触点容量(电阻负载) | 1A@30VDC；500mA@125VAC | |
| 最大切换电压 | 110V@DC；125V@AC | |
| 触点材料 | 银+镀金 | |
| 额定线圈功率 | 140mW | |
| 线圈电阻 | 579Ω |
| 属性 | 参数值 | |
|---|---|---|
| 最大切换电流 | 1A | |
| 动作时间 | 3ms | |
| 释放时间 | 3ms | |
| 线圈类型 | 有极性-单线圈 | |
| 接触电阻 | 50mΩ | |
| 工作温度 | -40℃~+70℃ | |
| 长度 | 14mm | |
| 宽度 | 9mm |
