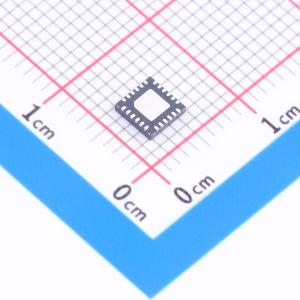

温馨提醒：图片仅供参考，商品以实物为准
PI6CG33202CZDIEX-13R
PI6CG33202CZDIEX-13R
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- DIODES(美台)
- 商品型号
- PI6CG33202CZDIEX-13R
- 商品编号
- C3001713
- 商品封装
- TQFN-24(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.58克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟发生器/频率合成器/PLL | |
| 最大输出频率 | 100MHz | |
| 工作电压 | 3.135V~3.465V | |
| 输出通道数 | 2 | |
| 工作温度 | -40℃~+85℃ | |
| 相邻周期抖动 | 70ps |
| 属性 | 参数值 | |
|---|---|---|
| 相位抖动 | 900fs | |
| 相位偏移 | 不支持 | |
| 时钟/振荡器 | 外置 | |
| 输入电平 | CMOS | |
| 输出电平 | HCSL |
商品概述
DIODES PI6CG33202C是一款双输出的极低功耗PCIe Gen1/Gen2/Gen3/Gen4/Gen5/Gen6时钟发生器。它使用25MHz晶体或CMOS参考作为输入，以产生带有片上终端的100MHz低功耗差分HCSL输出。片上终端可节省8个外部电阻，并使布局更简单。此外，还提供一个缓冲参考输出，作为其他电路的低噪声参考。 它采用Diodes专有的PLL设计，实现了满足PCIe Gen1/Gen2/Gen3/Gen4/Gen5/Gen6要求的极低抖动。它还通过SMBUS提供各种选项，如不同的压摆率和幅度，使用户能够轻松配置设备，为其各自的电路板获得优化性能。该设备还支持可选的扩频选项，以降低各种应用的电磁干扰。
商品特性
- 3.3V电源电压
- 晶体/CMOS输入：25MHz
- 2个带片上终端的差分低功耗HCSL输出
- 默认输出阻抗Z_OUT = 85Ω
- 独立输出使能
- 参考CMOS输出
- 每个输出可编程压摆率和输出幅度
- 差分输出在PLL锁定前被阻断
- 差分输出可选0%、-0.25%或-0.5%扩频
- 可通过绑定引脚或SMBUS进行配置
- 差分输出间偏斜 < 50ps
- 极低抖动输出
- 差分周期到周期抖动 < 50ps
- 符合PCIe Gen1/Gen2/Gen3/Gen4/Gen5/Gen6标准
- CMOS参考输出相位抖动：SSC关闭时 < 0.3ps RMS，SSC开启时 < 1.5ps RMS
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，“绿色”器件
- 封装：24引脚、4×4mm TQFN
