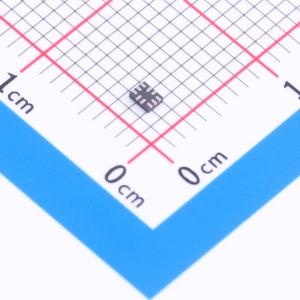

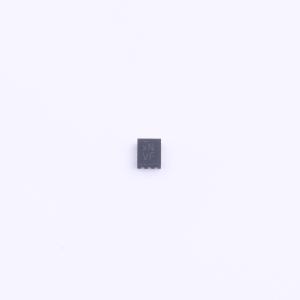

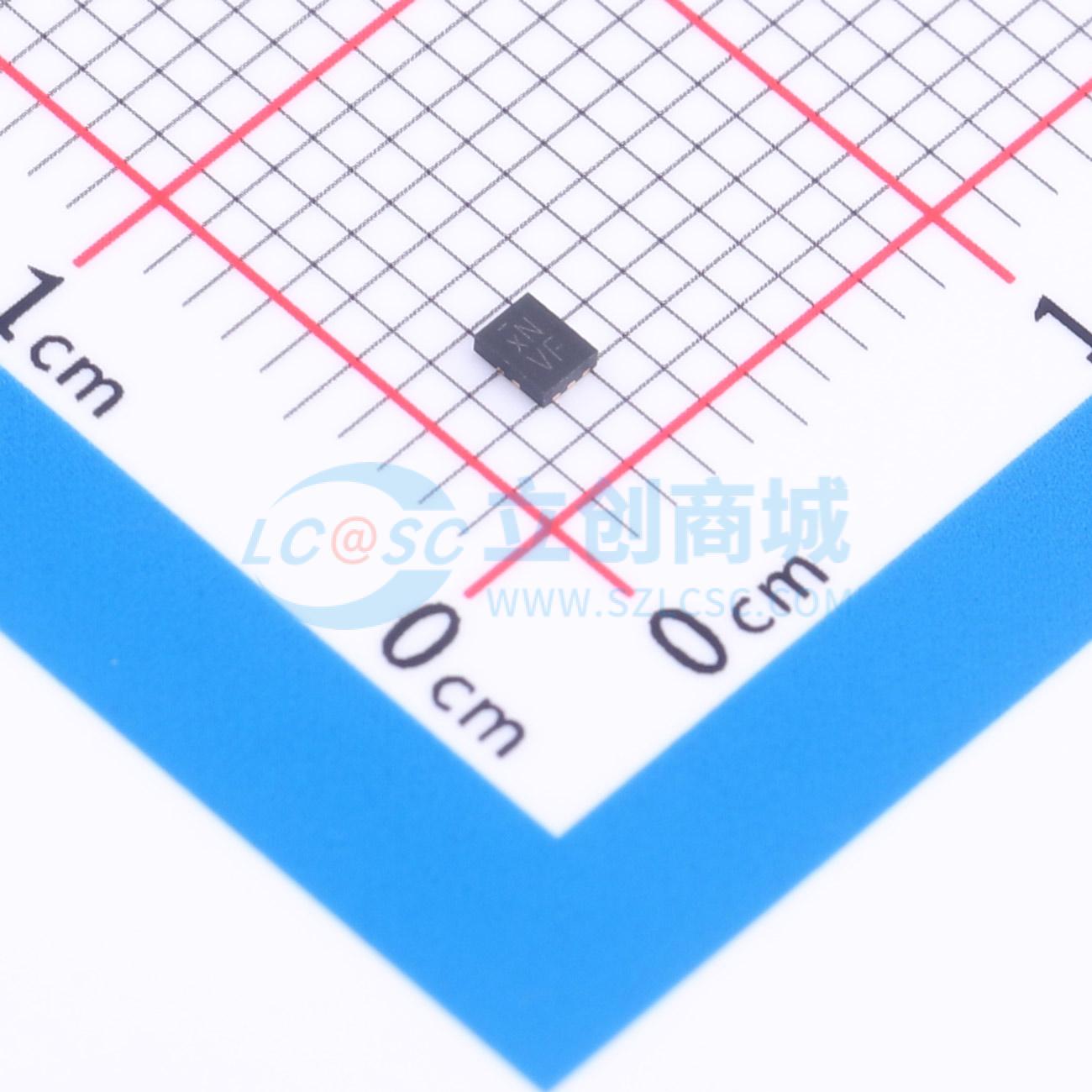

温馨提醒：图片仅供参考，商品以实物为准
PSMUX154ZMEX
具备静电放电（ESD）保护、低电容、双通道、2:1开关且带断电保护功能
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PSMUX154是一款高带宽双路快速单刀双掷（SPDT）CMOS开关。它可用作模拟开关或低延迟总线开关。PSMUX154的工作电源电压范围很宽，为1.8V至4.3V，在VDD = 3.0V时，其导通电阻为4.3Ω
- 品牌名称
- DIODES(美台)
- 商品型号
- PSMUX154ZMEX
- 商品编号
- C3001718
- 商品封装
- UQFN-10(1.4x1.8)
- 包装方式
- 编带
- 商品毛重
- 0.066667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | - | |
| 工作电压 | 1.8V~4.3V | |
| 导通时间(ton) | 25ns | |
| 导通电阻(Ron) | 4.3Ω |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 4ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 6pF | |
| 带宽 | 850MHz | |
| 传播延迟(tpd) | 250ps |
商品概述
PSMUX154是一款高带宽双路快速单刀双掷（SPDT）CMOS开关。它可用作模拟开关或低延迟总线开关。PSMUX154在1.8V至4.3V的宽工作电源电压范围内工作，在VDD = 3.0V时导通电阻为4.3Ω。 先断后通式切换可防止两个开关同时启用，从而消除切换过程中的信号中断。
商品特性
- 适用于总线和模拟应用的CMOS技术
- 低导通电阻：VDD = 3.0V时为4.3Ω
- 宽VDD范围：1.8V至4.3V
- 轨到轨信号范围
- 高关断隔离度：1MHz时为 - 80dB
- 串扰抑制可减少信号失真：1MHz时为 - 90dB
- 宽 - 3dB带宽：850MHz
- 近乎零传播延迟：250ps
- 控制引脚支持1.8V/2.5V/3.3V逻辑
- 通道导通电容：6.0pF
- 扩展工业温度范围： - 40℃至85℃
- ESD保护：8kV（HBM）
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，“绿色”器件
应用领域
- 便携式仪器
- 计算机外设
- 服务器
