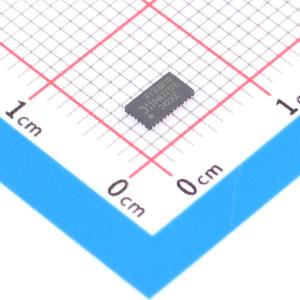

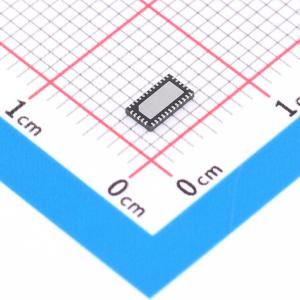

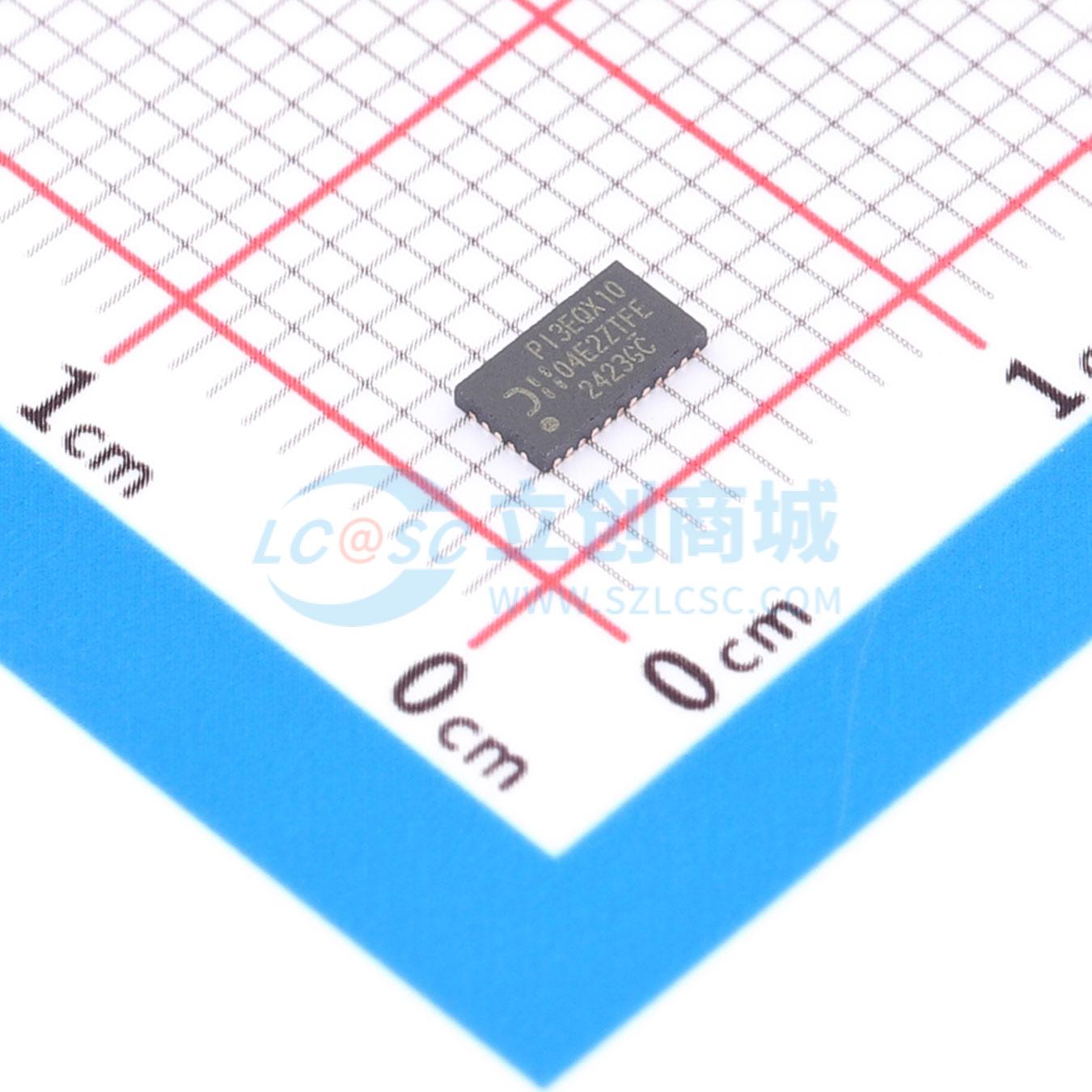

温馨提醒：图片仅供参考，商品以实物为准
PI3EQX1004E2ZTFEX
2 端口 USB 3.1 Gen - 2 10Gbps 重驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PI3EQX1004 是一款低功耗、高性能的 10.0 Gbps 2 端口 USB 3.1 线性重驱动器，专为 USB 3.1 协议设计。该设备提供可编程均衡和平坦增益，以通过减少符号间干扰来优化各种物理介质上的性能。PI3EQX1004 支持两个 100Ω 差分 CML 数据 I/O，用于协议 ASIC 与交换结构之间、通过电缆或在用户平台上的其他远距离数据路径上扩展信号。集成的均衡电路提供了信号在重驱动之前的信号完整性灵活性。每个通道完全独立工作。通道的输入信号电平决定了输出是否激活。PI3EQX1004 还包括自动接收器检测功能。如果相应通道的信号检测器空闲时间超过 7.3 毫秒，接收器检测环路将再次激活。如果未检测到负载，通道将进入拔出模式；或者由于不活动而返回低功耗模式（休眠模式）。
- 品牌名称
- DIODES(美台)
- 商品型号
- PI3EQX1004E2ZTFEX
- 商品编号
- C3001691
- 商品封装
- UTQFN-34(2.5x4.5)
- 包装方式
- 编带
- 商品毛重
- 0.054667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB转换芯片 | |
| 应用功能 | 中继器 | |
| USB协议版本 | USB 3.1；USB 3.0 |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 2 | |
| 工作电压 | 3.3V | |
| 数据速率 | 10Gbps |
商品概述
PI3EQX1004是一款低功耗、高性能的10.0 Gbps双端口USB 3.1线性再驱动器，专为USB 3.1协议设计。 该器件提供可编程均衡和固定增益，通过减少符号间干扰来优化各种物理介质上的性能。PI3EQX1004支持协议专用集成电路（ASIC）与交换矩阵之间、通过电缆或在用户平台上的其他远程数据路径上扩展信号的两个100Ω差分CML数据输入/输出。 集成的均衡电路在再驱动器之前为信号的信号完整性提供了灵活性。每个通道完全独立运行。通道的输入信号电平决定输出是否激活。 PI3EQX1004还包括自动接收器检测功能。如果相应通道的信号检测器空闲时间超过7.3ms，接收器检测环路将再次激活。如果未检测到负载，通道将进入拔出模式；或者由于无活动，通道将返回低功耗模式（休眠模式）。
商品特性
- 带线性均衡器的5和10Gbps串行链路
- 兼容USB3.1和USB3.0
- 完全符合USB3.1超高速标准
- 四对10Gbps差分信号
- 引脚可调接收器均衡
- 引脚可调固定增益
- 100Ω差分CML输入/输出
- 自动接收器检测
- 自适应电源管理的自动“休眠”模式
- 单电源电压：3.3V
- 完全无铅且符合RoHS标准
- 无卤素和锑，“绿色”器件
- 封装：– 42引脚，TQFN 3.5 x 9mm (ZH42)
