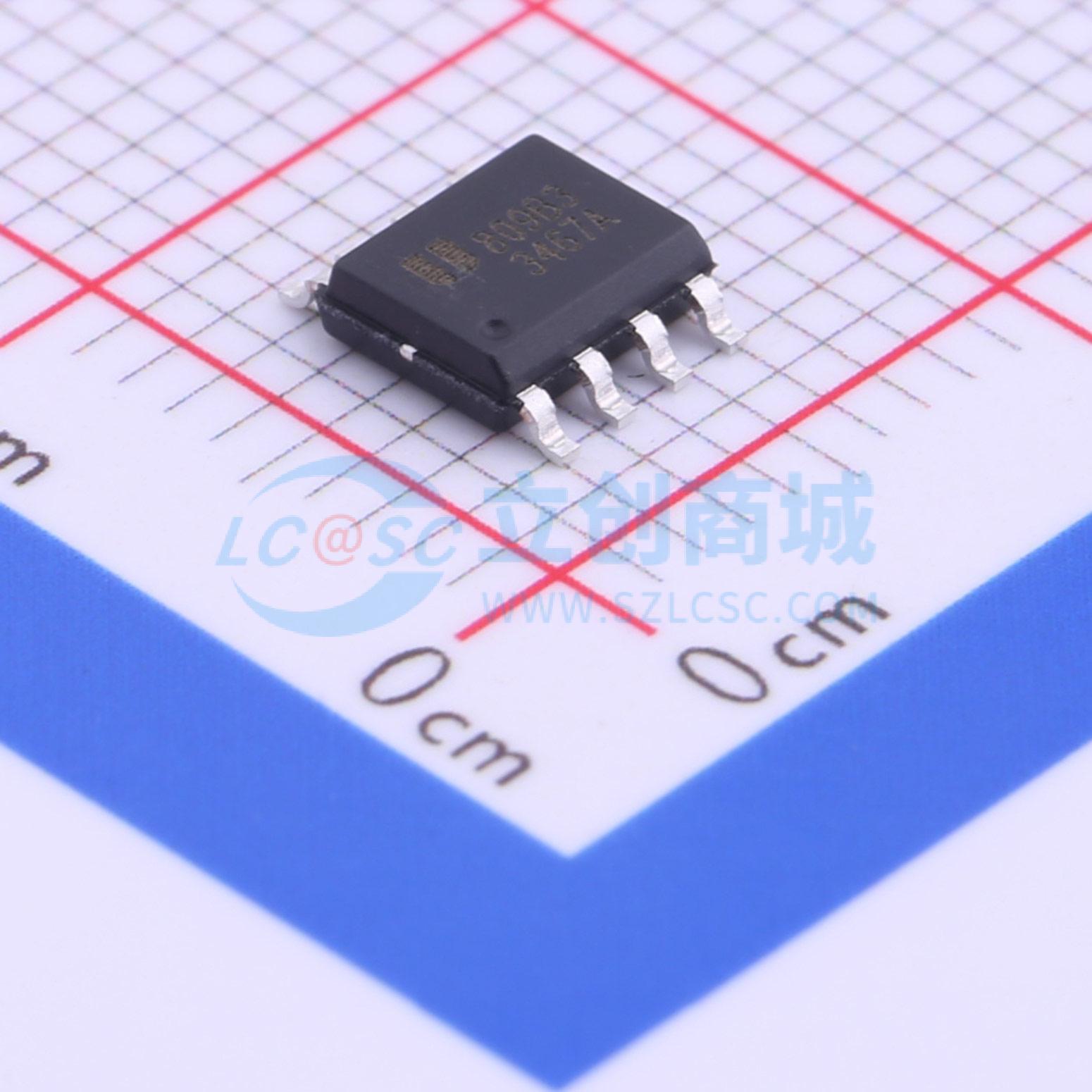

温馨提醒：图片仅供参考，商品以实物为准
EUP3467AWIR1
5A CC/CV模式降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- EUP3467A是一款降压转换器,能够在8V到36V的输入电压范围内提供高达5A的连续负载电流。它支持恒流（CC）和恒压（CV）模式,具有固定的120kHz开关频率,可编程电缆补偿,过压保护,短路保护和热关断功能。
- 品牌名称
- EUTECH(德信)
- 商品型号
- EUP3467AWIR1
- 商品编号
- C370735
- 商品封装
- SOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.232克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 8V~36V | |
| 输出电压 | - | |
| 输出电流 | 5A | |
| 开关频率 | 120kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 500uA | |
| 开关管(内置/外置) | - | |
| 输出类型 | 可调 |
商品概述
EUP3467A是一款降压转换器，能够驱动5A连续负载，具备出色的线性和负载调节能力。EUP3467A可在CC（恒流）模式或CV（恒压）模式下工作，输入电压范围为8V至36V。通过调节外部电阻分压器，EUP3467A可实现可编程电缆补偿。当输出达到由外部电阻分压器设定的过压阈值时，EUP3467A将停止开关动作。 故障保护功能包括二次逐周期电流限制、短路保护和热关断。在关断模式下，稳压器的电源电流仅为3μA。内部软启动功能可在初始启动时将浪涌电源电流和输出过冲降至最低。 EUP3467A采用SOP - 8 (EP)封装。
商品特性
- 8V至36V宽输入工作范围
- 40V输入电压浪涌承受能力
- 固定120kHz开关频率
- CC/CV模式控制
- 高达5A输出电流
- ±1%电压基准精度
- ±4%恒流精度
- 可编程电缆补偿
- 内部软启动
- 输出过压保护
- 折返式短路保护
- 二次逐周期电流限制
- 热关断
- 提供SOP - 8 (EP)封装
- 符合RoHS标准，100%无铅、无卤素
应用领域
- 汽车充电器
- 具有电流限制功能的便携式充电器应用DC/DC转换器
