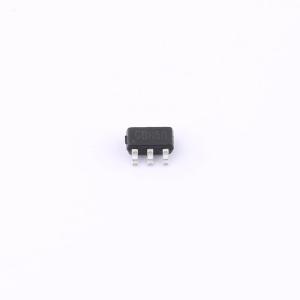

温馨提醒：图片仅供参考，商品以实物为准
RY8310
30V 1A 1.4MHz 同步降压稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RY8310是一款高频、同步整流、降压型开关模式转换器,内部集成功率MOSFET。它提供了一个非常紧凑的解决方案,可在宽输入电压范围内提供1A连续输出电流,具有出色的负载和线路调节性能。
- 品牌名称
- RYCHiP(蕊源)
- 商品型号
- RY8310
- 商品编号
- C370876
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~30V | |
| 输出电压 | - | |
| 输出电流 | 1A | |
| 开关频率 | 1.4MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 600uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
一款高频、同步、整流、降压型开关模式转换器，内置功率MOSFET。它提供了一种非常紧凑的解决方案，可在宽输入电源范围内提供1A的连续电流，具有出色的负载和线性调节能力。所需的外部元件数量极少且易于获取，采用节省空间的SOT23 - 6封装。
商品特性
- 4.5V至30V宽工作输入范围
- 1A连续输出电流
- 1.4MHz开关频率
- 具有打嗝模式的短路保护
- 内置过流限制
- 内置过压保护
- 强制PWM模式
- 内部软启动
- 200mΩ/150mΩ低RDS(ON)内部功率MOSFET
- 输出可从0.8V调节
- 无需肖特基二极管
- 集成内部补偿
- 热关断
- 采用SOT23 - 6封装
- -40℃至+85℃温度范围
应用领域
- 闭路电视摄像机
- 平板电视和显示器
- 电池充电器
- 分布式电源系统
