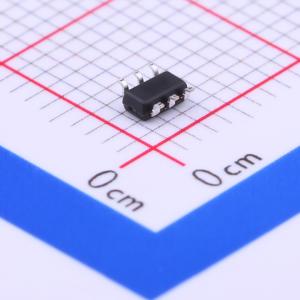

温馨提醒：图片仅供参考，商品以实物为准
RY3710
28V输出2A 1.2MHz升压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RY3710是一款常频、电流模式升压转换器,适用于小型、低功耗应用。它以1.2MHz的频率切换,允许使用高度不超过2mm的小型、低成本电容器和电感器。内部软启动减少了浪涌电流并延长了电池寿命。RY3710包括欠压锁定、电流限制和热过载保护,以防止输出过载时损坏。该器件采用小型6引脚SOT-23封装。
- 品牌名称
- RYCHiP(蕊源)
- 商品型号
- RY3710
- 商品编号
- C370886
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.3V~12V | |
| 输出电压 | 600mV~24V | |
| 输出电流 | 2A | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 50uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
一款定频、电流模式升压转换器，适用于小型低功耗应用。 开关频率为1.2MHz，允许使用高度为2mm及以下的小型低成本电容和电感。 内部软启动功能可减小浪涌电流并延长电池使用寿命。 具备欠压锁定、电流限制和热过载保护功能，可防止输出过载时器件损坏。 采用小型6引脚SOT-23封装。
商品特性
- 输入电压范围：2.3V至12V
- 输出电压最高可达28V
- 集成80mΩ功率MOSFET
- 固定开关频率1.2MHz
- 内部开关电流限制为4A
- 内部补偿
- 热关断功能
- 输出电压可从0.6V开始调节
- 工作温度范围：-40℃至+85℃
- 采用SOT23-6封装
应用领域
- 数字机顶盒（STB）
- 电池供电设备
- 平板电脑
- 便携式媒体播放器（PMP）
- LCD偏置电源
- 通用用途
