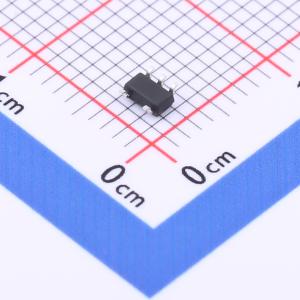

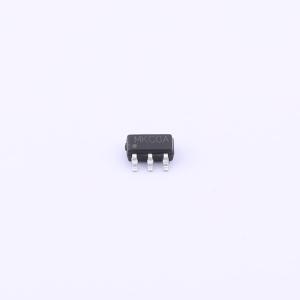

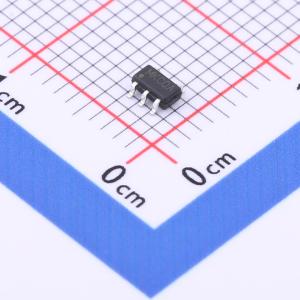

温馨提醒：图片仅供参考，商品以实物为准
RY2201
单节锂离子和锂聚合物电池保护集成电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是高集成的锂离子/聚合物电池保护解决方案，包含内部功率MOSFET、高精度电压检测电路和延迟电路。具备电池应用所需的所有保护功能，包括过充、过放、过流和负载短路保护等。精确的过充检测电压确保安全和充分利用充电。低待机电流在储存时消耗电池的电量很少。需要最少数量的现成外部组件，采用节省空间的SOT23-5封装。
- 品牌名称
- RYCHiP(蕊源)
- 商品型号
- RY2201
- 商品编号
- C370889
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.023克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 最大充电电流 | 3A | |
| 放电截止电压 | 2.4V | |
| 电池类型 | 锂电池 |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 100nA |
商品概述
一种用于锂离子/聚合物电池保护的高集成解决方案。包含内部功率MOSFET、高精度电压检测电路和延迟电路。具备电池应用所需的所有保护功能，包括过充电、过放电、过电流和负载短路保护等。精确的过充电检测电压确保安全且充分的充电。低待机电流在电池储存时消耗极少电量。该器件不仅适用于数字蜂窝电话，还适用于任何需要长电池寿命的其他锂离子和锂聚合物电池供电的信息设备。仅需最少数量的常用外部组件，采用节省空间的SOT23 - 5封装。
商品特性
- 充电器反接保护
- 电池反接保护
- 过温保护
- 过充电电流保护
- 两步过电流检测：过放电电流、负载短路
- 充电器检测功能
- 0V电池充电功能
- 50mΩ低RSS(ON)内部功率MOSFET
- 内部生成延迟时间
- 高精度电压检测
- 低电流消耗：工作模式：典型值0.7μA，掉电模式：典型值0.1μA
- 仅需一个外部电容
- 采用SOT23 - 5封装
- 温度范围：-40°C至+85°C
应用领域
- 单节锂离子电池组
- 单节锂聚合物电池组
- 移动电源
- 物联网传感器/电子玩具
