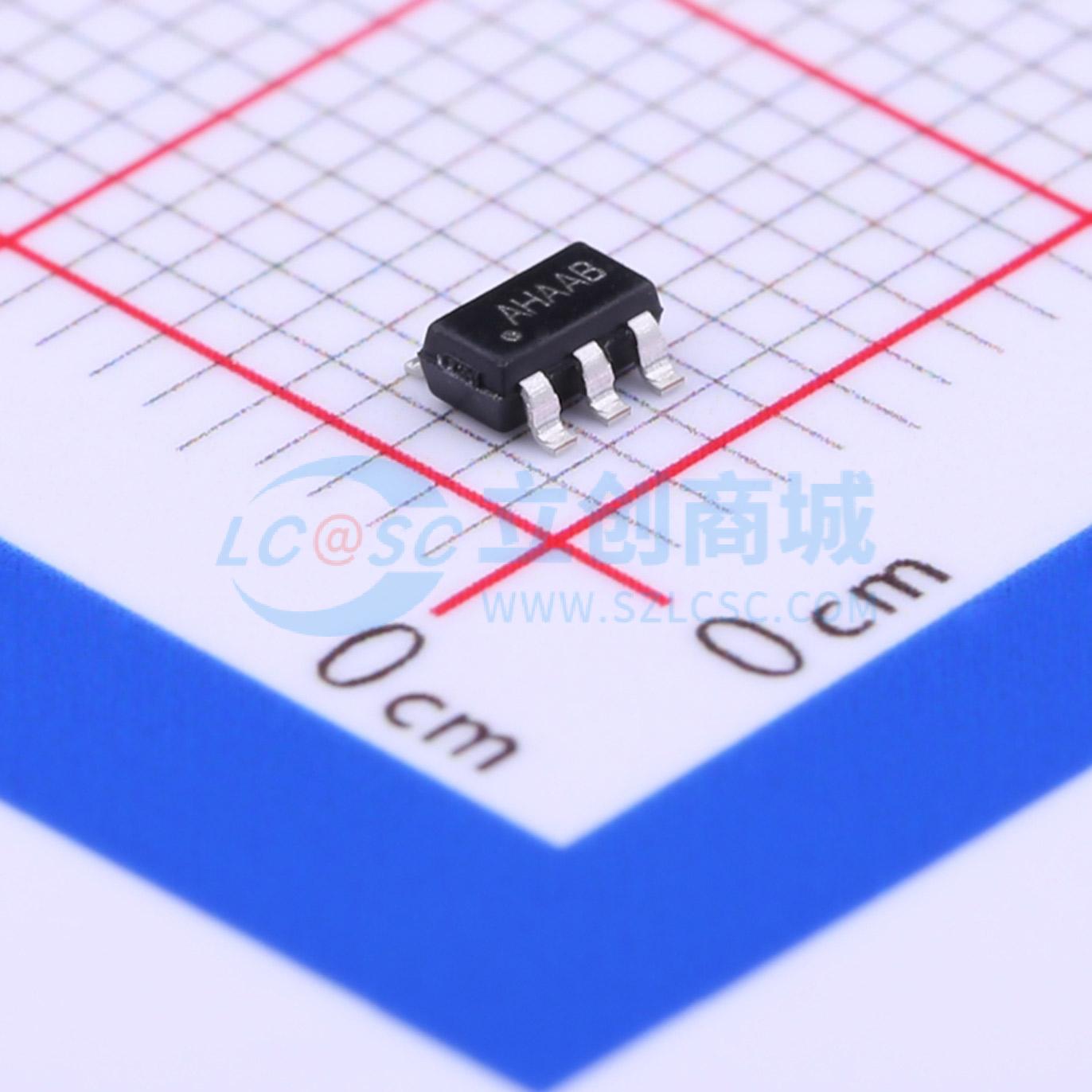

温馨提醒：图片仅供参考，商品以实物为准
RY3430
5.5V 3A 1.2MHz 同步降压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RY3430 是一款高效单片同步降压调节器,采用恒定频率电流模式架构。其输入电压范围为2.5V至5.5V,最大输出电流为3A,开关频率为1.2MHz。该器件具有低静态电流、短路保护、软启动和过温保护功能。适用于手机、便携仪器、无线和DSL调制解调器、数字相机、PDA和PC卡等应用。
- 品牌名称
- RYCHiP(蕊源)
- 商品型号
- RY3430
- 商品编号
- C370755
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电流 | 3A | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 40uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
一款采用恒定频率、电流模式架构的高效单片同步降压稳压器。有可调版本可供选择。无负载时的电源电流为40uA，关断时降至<1uA。2.5V至5.5V的输入电压范围使其非常适合单节锂离子电池供电的应用。100%占空比可实现低压差运行，延长便携式系统的电池续航时间。PWM/PFM模式运行可为对噪声敏感的应用提供极低的输出纹波电压。开关频率内部设定为1.2MHz，允许使用小型表面贴装电感和电容。0.6V反馈参考电压可轻松支持低输出电压。采用低外形（1mm）5引脚薄型SOT封装，并有可调版本。
商品特性
- 高效率：高达96%
- 2.5V至5.5V输入电压范围
- 1.2MHz恒定频率运行
- 高达3.0A电流输出
- 无需肖特基二极管
- 轻载时采用PFM模式以实现高效率
- 过温保护
- 低静态电流：40uA
- 短路保护
- 浪涌电流限制和软启动
- 低压差运行：100%占空比
- SOT23-5封装
应用领域
- 蜂窝电话和智能手机
- 便携式仪器
- 无线和DSL调制解调器
- 数码静态和摄像机
- 个人数字助理（PDA）
- PC卡
