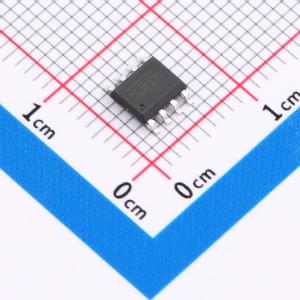

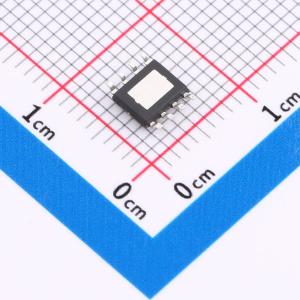

温馨提醒：图片仅供参考，商品以实物为准
RY3831
18V 2.5A 500KHz 同步降压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RY3831 是一款高频、同步整流、降压模式转换器,具有内部功率MOSFET,提供出色的负载和线路调节性能。它需要最少的外部组件,并采用节省空间的ESOP8封装。
- 品牌名称
- RYCHiP(蕊源)
- 商品型号
- RY3831
- 商品编号
- C370764
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.187克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~18V | |
| 输出电压 | 923mV | |
| 输出电流 | 2A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 600uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
一款高频、同步、整流降压开关模式转换器，内置功率MOSFET。它提供了一种非常紧凑的解决方案，可在宽输入电源范围内实现3.5A的峰值输出电流，具有出色的负载和线性调节能力。所需的外部元件数量极少且易于获取，采用节省空间的ESOP8封装。
商品特性
- 4V至18V宽工作输入范围
- 2A连续输出电流
- 500kHz开关频率
- 带打嗝模式的短路保护
- 内置过流限制
- 内置过压保护
- 内部节能模式（PFM/PWM）
- 内部软启动
- 115mΩ/100mΩ低RDS(ON)内部功率MOSFET
- 输出可从0.923V调节
- 无需肖特基二极管
- 集成内部补偿
- 热关断
- 采用ESOP8封装
- -40℃至+85℃温度范围
应用领域
- 数字机顶盒（STB）
- 平板电脑（Pad）
- 平板电视和显示器
- Wi-Fi路由器/接入点（AP）
- 数字视频录像机（DVR）
- 便携式媒体播放器（PMP）
- 电缆调制解调器/XDSL
- 通用用途
