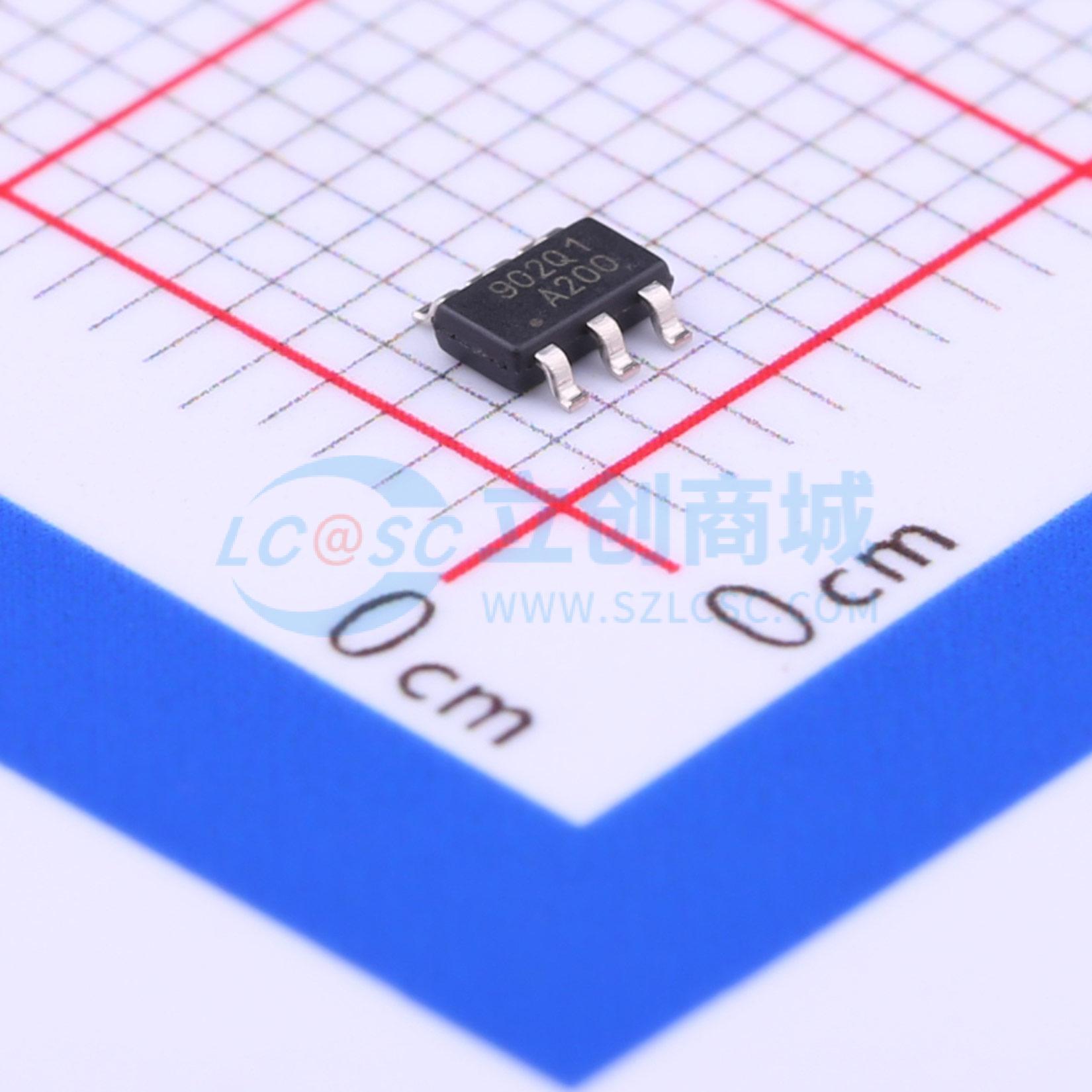

温馨提醒：图片仅供参考，商品以实物为准
EUP2530OIR1
EUP2530OIR1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- EUTECH(德信)
- 商品型号
- EUP2530OIR1
- 商品编号
- C370746
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 2.6V~5.5V | |
| 开关频率 | 1MHz | |
| 通道数 | 1 | |
| 输出电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 1.3A | |
| 调光 | PWM | |
| 特性 | - | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+85℃ |
商品概述
EUP2530是一款专为驱动白光LED设计的恒流升压转换器。其内置45V额定开关FET，支持最多10个白光LED串联连接，以确保LED电流一致，实现均匀亮度。该升压转换器以1.0MHz固定开关频率运行，具有1.3A开关电流限制，适用于一般照明中的高亮度LED。通过外部传感器电阻R_FB设置最大白光LED电流，并将反馈电压调节至200mV，如典型应用所示。在操作过程中，可以通过EN引脚以两种模式控制LED电流。当EN引脚上施加8KHz或更高频率的PWM调光信号时，EUP2530工作于PWM调光模式，此时占空比决定了反馈参考电压。EUP2530也可以工作于数字调光模式，EN引脚集成了单线接口，可分32步调整FB电压。无论是在数字模式还是PWM模式下，EUP2530都不会在输出电容上产生可听噪声。为了保护电路，EUP2530提供41.5V过压保护（OVP），以防LED开路造成的损坏。EUP2530采用低剖面TSOT23-6和SOT23-6封装。
商品特性
- 2.6V 至 5.5V 输入范围
- 41.5V 输出过压保护
- 内部软启动
- 内部补偿单线串行脉冲接口，可设置32级LED电流
- 外部PWM调光，频率范围8KHz - 300KHz
- 内置45V N-FET
- 1MHz固定开关频率
- 过压保护
- 过温保护
- VIN欠压锁定
- 提供TSOT23-6和SOT23-6封装
- 符合RoHS标准，100%无铅（Pb），无卤素
应用领域
- 手机
- GPS导航系统
- 便携式媒体播放器
- 手持设备
- 数码相机
- 便携式游戏机
