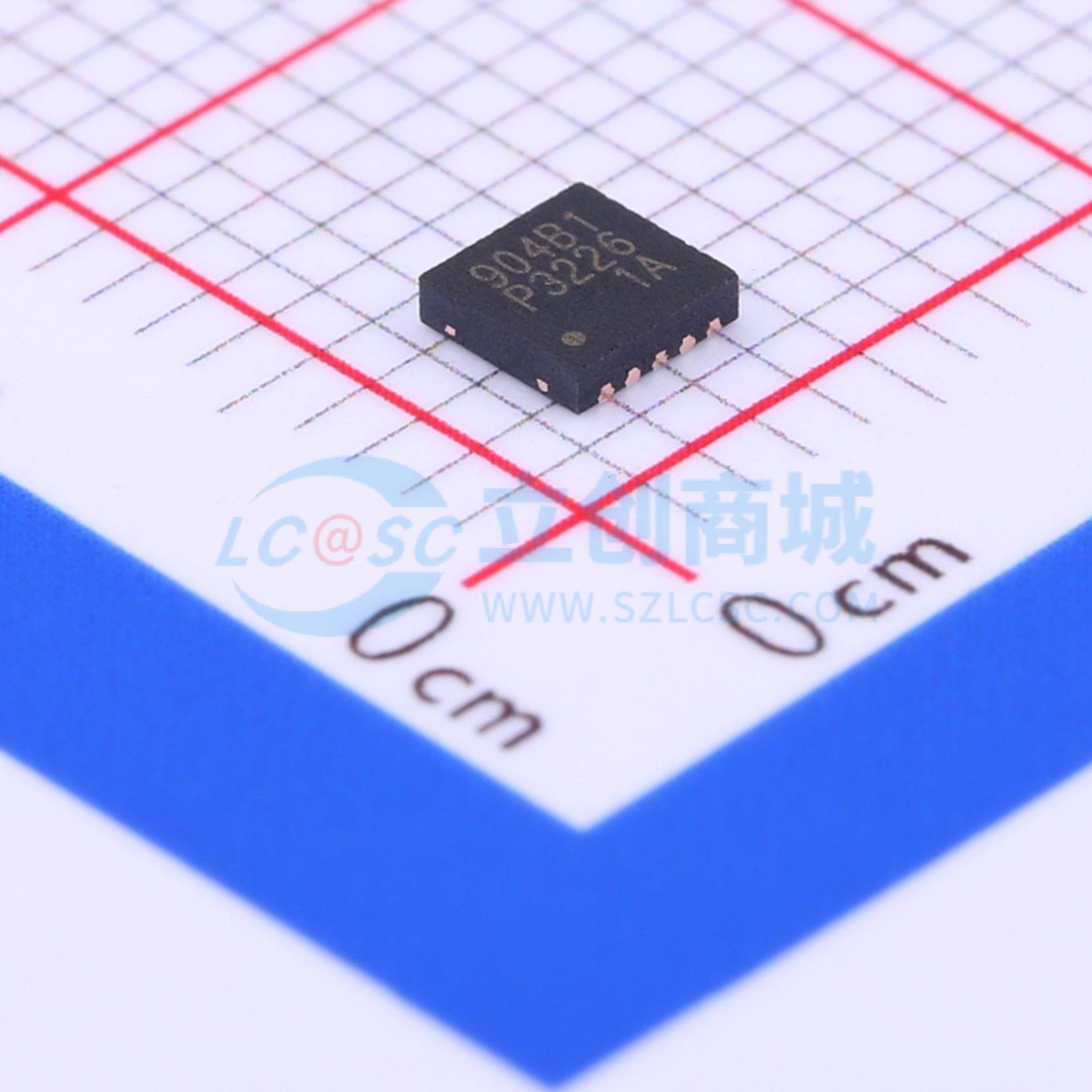

温馨提醒：图片仅供参考，商品以实物为准
EUP3226JIR1
3A 同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- EUP3226 是一款1MHz固定频率的同步降压DC-DC转换器,能够提供高达3A的输出电流。输入电压范围为2.7V到5.5V,输出电压范围为0.6V到5V。内部集成的同步功率开关提高了效率并消除了对外部肖特基二极管的需求。
- 品牌名称
- EUTECH(德信)
- 商品型号
- EUP3226JIR1
- 商品编号
- C370739
- 商品封装
- DFN-10-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.168克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~5.5V | |
| 输出电压 | 600mV~5V | |
| 输出电流 | 3A | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 500uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
EUP3226是一款1 MHz固定频率同步电流模式降压型DC-DC转换器，能够提供高达3A的输出电流。EUP3226的输入电压范围为2.7V至5.5V，可提供0.6V至5V的稳压输出。内部同步功率开关提高了效率，无需外部肖特基二极管。EUP3226可通过外部设置为强制PWM连续模式或脉冲跳跃模式。强制PWM操作可为对噪声敏感的应用提供极低的输出纹波电压，而脉冲跳跃操作则通过降低开关损耗来提高轻载效率。 EUP3226具备短路和热保护电路，以提高系统可靠性。内部软启动功能可避免启动期间的输入浪涌电流。EUP3226提供带散热焊盘的3mm×3mm 10引脚TDFN封装和带散热焊盘的SOP-8封装。
商品特性
- 2.7V至5.5V输入电压范围
- 高达96%的高效率
- 3A可用负载电流
- 57/35mΩ集成PFET/NFET开关
- 1MHz开关频率
- 100%占空比低压差操作
- 短路和热保护
- 集成欠压锁定和电源正常指示
- 出色的线性和负载瞬态响应
- 提供10引脚3mm×3mm TDFN和SOP-8（EP）封装，符合RoHS标准且100%无铅无卤
应用领域
- 高性能DSP、FPGA、ASIC和微处理器
- 基站、电信和网络设备电源
- 平板电脑和上网本
