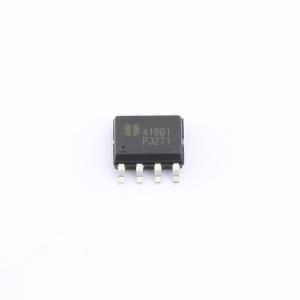

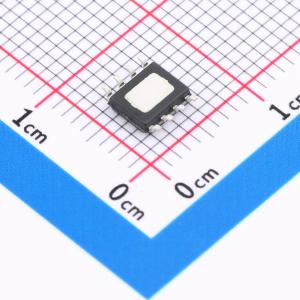

温馨提醒：图片仅供参考，商品以实物为准

EUP3271WIR1

同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: EUP3271是一款同步降压转换器,可在4.5V至36V的宽输入电压范围内工作,提供高达4A的连续输出电流。该器件支持CC/CV模式控制,具有可编程电缆补偿和多种保护功能,包括短路保护和热关断。采用SOP-8 (EP)封装。
品牌名称: EUTECH(德信)
商品型号: EUP3271WIR1
商品编号: C370737
商品封装: SOP-8-EP
包装方式: 编带
商品毛重: 0.232克(g)

商品参数

商品概述

EUP3271是一款同步降压转换器，能够驱动4A连续负载，具备出色的线性和负载调节能力。EUP3271可在CC（恒流）模式或CV（恒压）模式下工作，输入电压范围为4.5V至36V。通过调节外部电阻分压器，EUP3271可实现可编程电缆补偿。将COMP引脚拉至0.14V以下的电平，即可控制外部关断功能。故障保护功能包括二次逐周期限流、短路保护和热关断。内部软启动功能可在初始启动时将浪涌电源电流和输出过冲降至最低。 EUP3271采用SOP - 8 (EP)封装。

商品特性

4.5V至36V宽输入工作范围
80kHz~800kHz开关频率可选
CC/CV模式控制
高达4A输出电流
+/- 1.5%电压基准精度
+/-4%恒流精度
可编程电缆补偿
内部软启动
单引脚用于外部补偿和关断控制
打嗝式短路保护
二次逐周期限流
热关断
采用SOP - 8 (EP)封装，符合RoHS标准，100%无铅、无卤

应用领域

车载充电器
具有电流限制的便携式充电器应用DC/DC转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~36V
	输出电压	-
	输出电流	4A
	开关频率	80kHz~800kHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1mA
	开关管(内置/外置)	内置
	输出类型	可调
