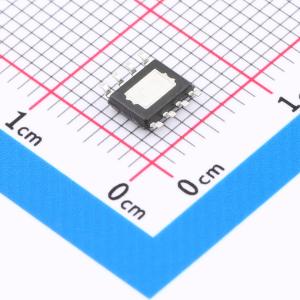

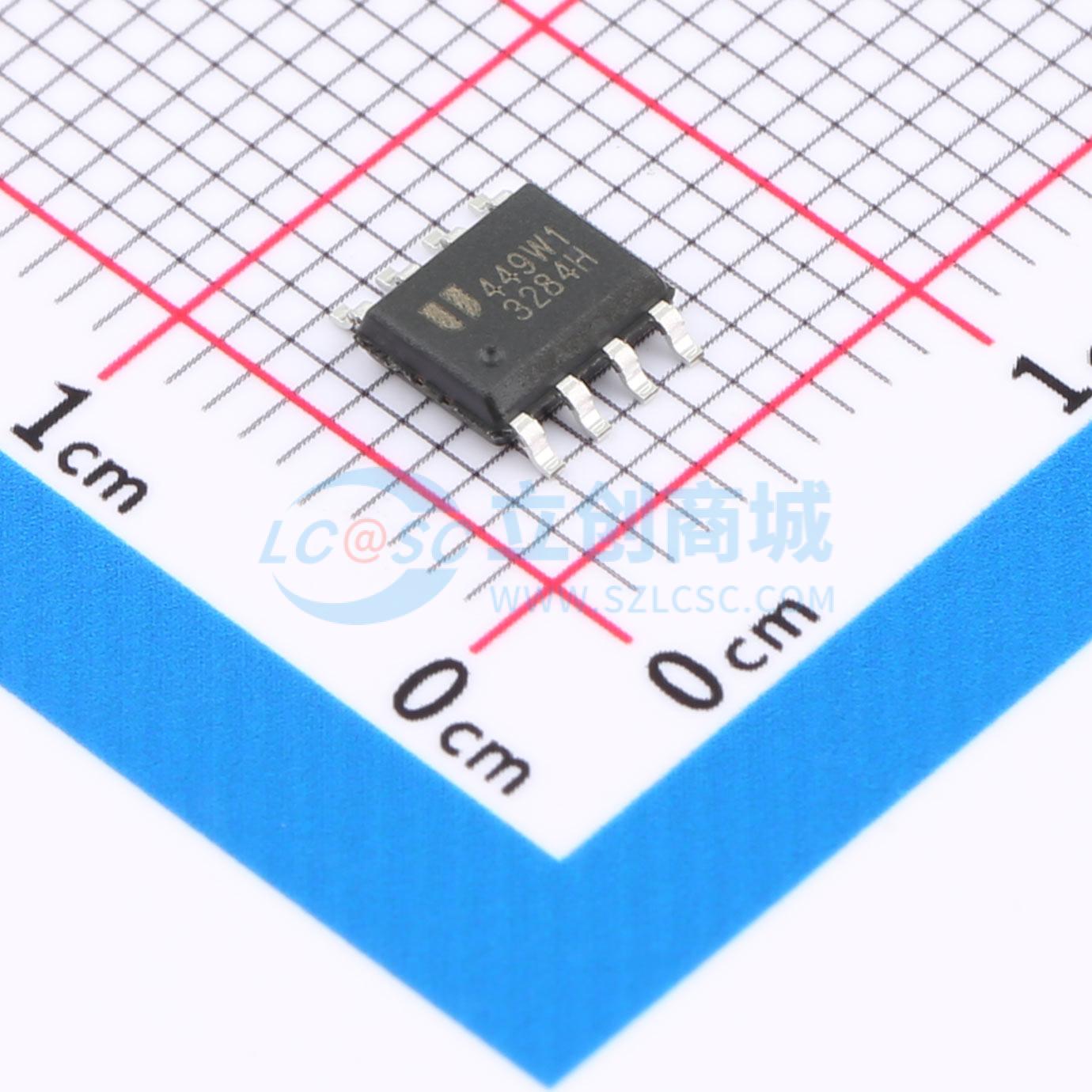

温馨提醒：图片仅供参考，商品以实物为准
EUP3284HWIR1
降压型 3A 4.5V~30V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款同步电流模式降压调节器，能够驱动 3A 连续负载电流，具有出色的线路和负载调节能力。可在 4.5V 至 30V 的输入范围内工作，输出电压可通过电阻分压器从 0.92V 外部设置到 20V。故障条件保护包括逐周期电流限制和热关断。在关断模式下，稳压器的电源电流为 3μA。可编程软启动可最大程度减少初始启动时的浪涌电源电流和输出过冲。自动脉冲跳跃模式操作可提高轻载时的效率。所需的外部组件数量最少。
- 品牌名称
- EUTECH(德信)
- 商品型号
- EUP3284HWIR1
- 商品编号
- C370733
- 商品封装
- SOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.232克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~30V | |
| 输出电压 | 920mV~20V | |
| 输出电流 | 3A | |
| 开关频率 | 340kHz | |
| 工作温度 | - |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；可调软启动；过流保护 |
商品概述
EUP3284H 是一款同步电流模式降压稳压器，能够驱动 3A 连续负载电流，并具备优异的线路和负载调节性能。该器件可在 4.5V 至 30V 的输入电压范围内工作，通过外部电阻分压器，输出电压可设置为 0.92V 至 20V。其故障保护功能包括逐周期电流限制和热关断。在关断模式下，稳压器的电源电流消耗仅为 3μA。可编程软启动功能可最大限度地降低启动时的浪涌电流和输出电压过冲。轻载时自动进入脉冲跳跃模式可提高效率。
商品特性
- 3A 输出电流
- 轻载时自动进入脉冲跳跃模式
- 集成 142mΩ/103mΩ DMOS 开关
- 4.5V 至 30V 输入工作电压范围
- 输出电压可调范围 0.92V 至 20V
- 效率高达 94%
- 关断电流 3μA
- 固定 340KHz 开关频率
- 可编程软启动
- 热关断和过流保护
- 输入电源欠压锁定
- 最小导通时间 220ns
- 提供 SOP-8 (EP) 封装
- 符合 RoHS 标准，100% 无铅且无卤素
应用领域
- 分布式电源系统
- 网络系统
- 电脑显示器
- 便携式电子产品
