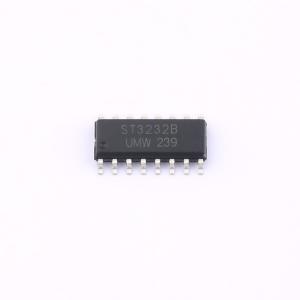

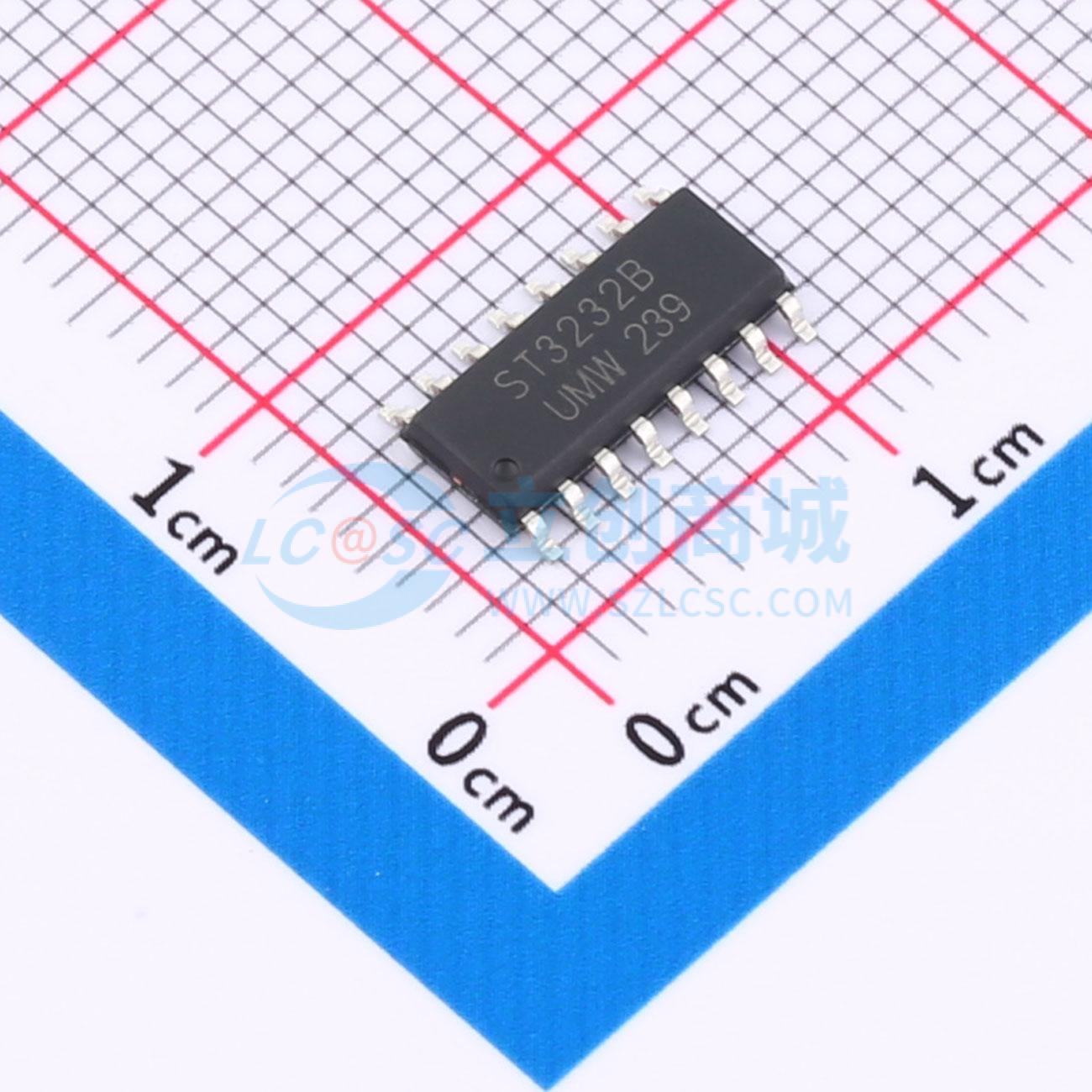

ST3232BDR(UMW)
3.0V至5.5V低功率多路RS-232线收发器0.1μF外接电容器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有两个接收器和两个驱动器，以及双电荷泵电路。该器件符合TIA/EIA-232-F要求，为异步通信控制器和串口连接器之间提供电气接口。电荷泵和四个小型外部电容器允许其在3.0V至5.5V单电源下工作。该器件的数据信号传输速率高达250kbit/s，驱动器输出压摆率最大为35V/μs。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- ST3232BDR(UMW)
- 商品编号
- C2987706
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.288克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 2 | |
| 接收器数 | 2 | |
| 数据速率 | 250Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~3.6V；4.5V~5.5V | |
| 静电保护 | ±8kV | |
| 有无电荷泵 | 有 | |
| 工作温度 | 0℃~+70℃ | |
| 静态电流 | 1mA |
商品概述
UMW ST3232BDR 具有两个接收器和两个驱动器，并且具有双电荷泵电路。该设备符合TIA/EIA-232-F的要求，并提供异步通信控制器与串行端口连接器之间的电气接口。电荷泵和四个外部小电容器允许从单个3.0V到5.5V电源运行。该设备在高达250kbit/s的数据信号速率下工作，驱动输出变化率为35V/us。
