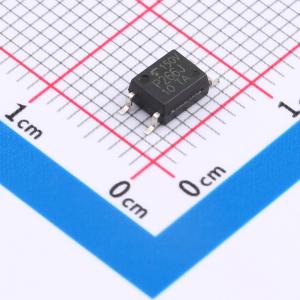

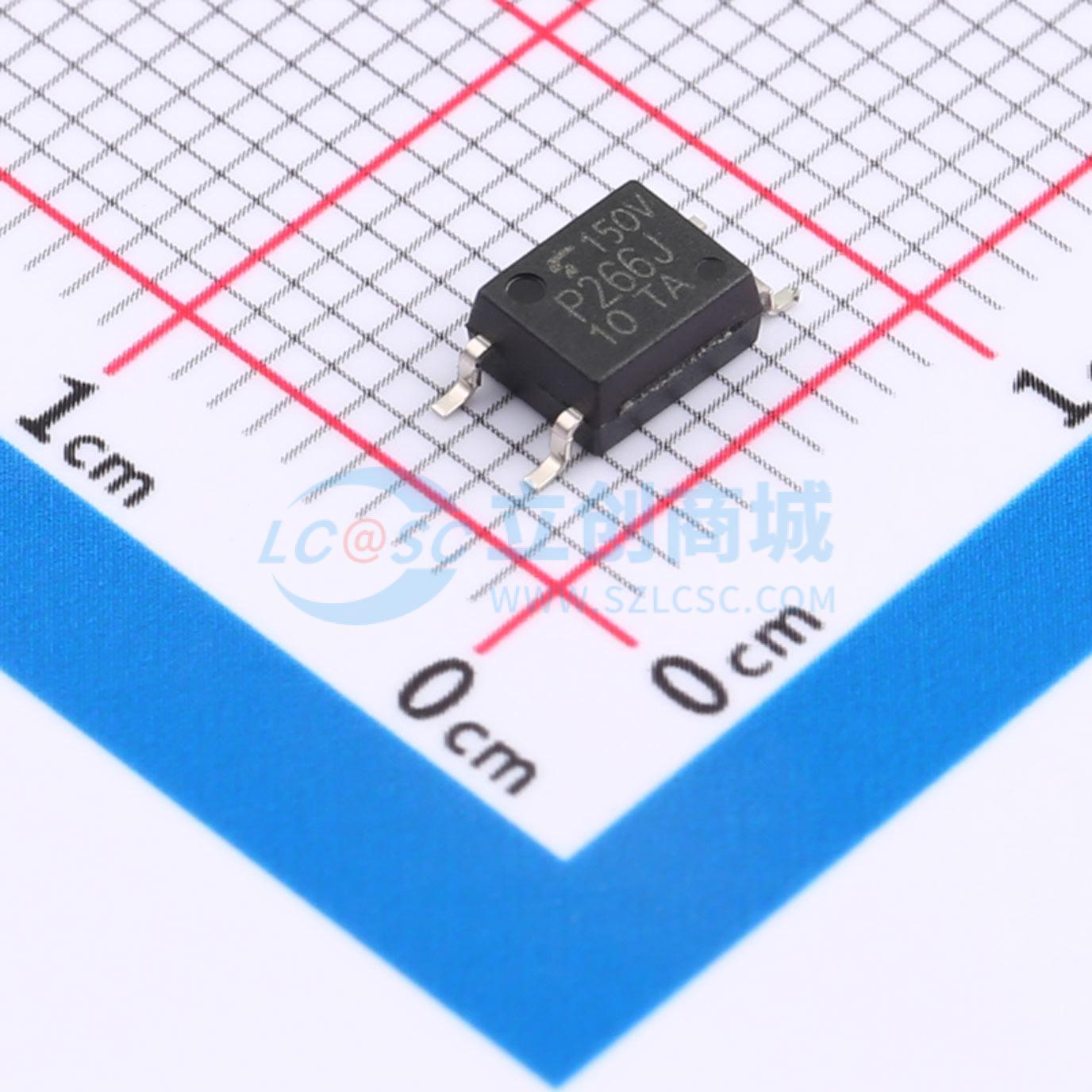

温馨提醒：图片仅供参考，商品以实物为准
TLP266J(V4-TPL,E
光耦合器，红外LED与光控双向可控硅
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 由零交叉光控双向可控硅组成，与红外发光二极管光耦合。采用SO6封装，保证爬电距离最小为5.0mm，电气间隙最小为5.0mm，绝缘厚度最小为0.4mm。因此，符合国际安全标准的加强绝缘等级要求。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP266J(V4-TPL,E
- 商品编号
- C2987243
- 商品封装
- SO-6
- 包装方式
- 编带
- 商品毛重
- 0.117克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 正向压降(Vf) | 1.27V | |
| 输出电流 | 70mA | |
| 隔离电压(Vrms) | 3.75kV |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 5V | |
| 负载电压 | 600V | |
| 工作温度 | -25℃~+85℃ | |
| 正向电流(If) | 20mA | |
| 功能特性 | - |
商品概述
TLP266J由一个过零光控三端双向可控硅和一个红外LED光耦合组成。TLP266J采用SO6封装，保证爬电距离最小为5.0mm，电气间隙最小为5.0mm，绝缘厚度最小为0.4mm。因此，TLP266J符合国际安全标准的加强绝缘等级要求。
商品特性
- 峰值关态电压：最小600V
- 过零功能（ZC）
- 触发LED电流：最大10mA
- 通态电流：最大70mA
- 隔离电压：最小3750Vrms
- 安全标准：UL认证（UL 1577，文件编号E67349）；cUL认证（CSA组件验收服务5A，文件编号E67349）；VDE认证（EN 60747 - 5 - 5，EN 62368 - 1）；CQC认证（GB4943.1，GB8898，日本和泰国工厂），仅适用于海拔2000m以下地区安全使用
应用领域
- 三端双向可控硅驱动器
- 可编程逻辑控制器（PLC）
- 交流输出模块
- 固态继电器
