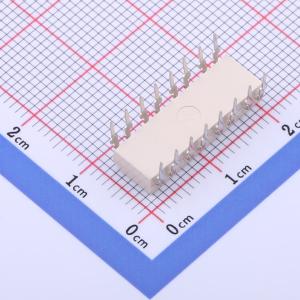

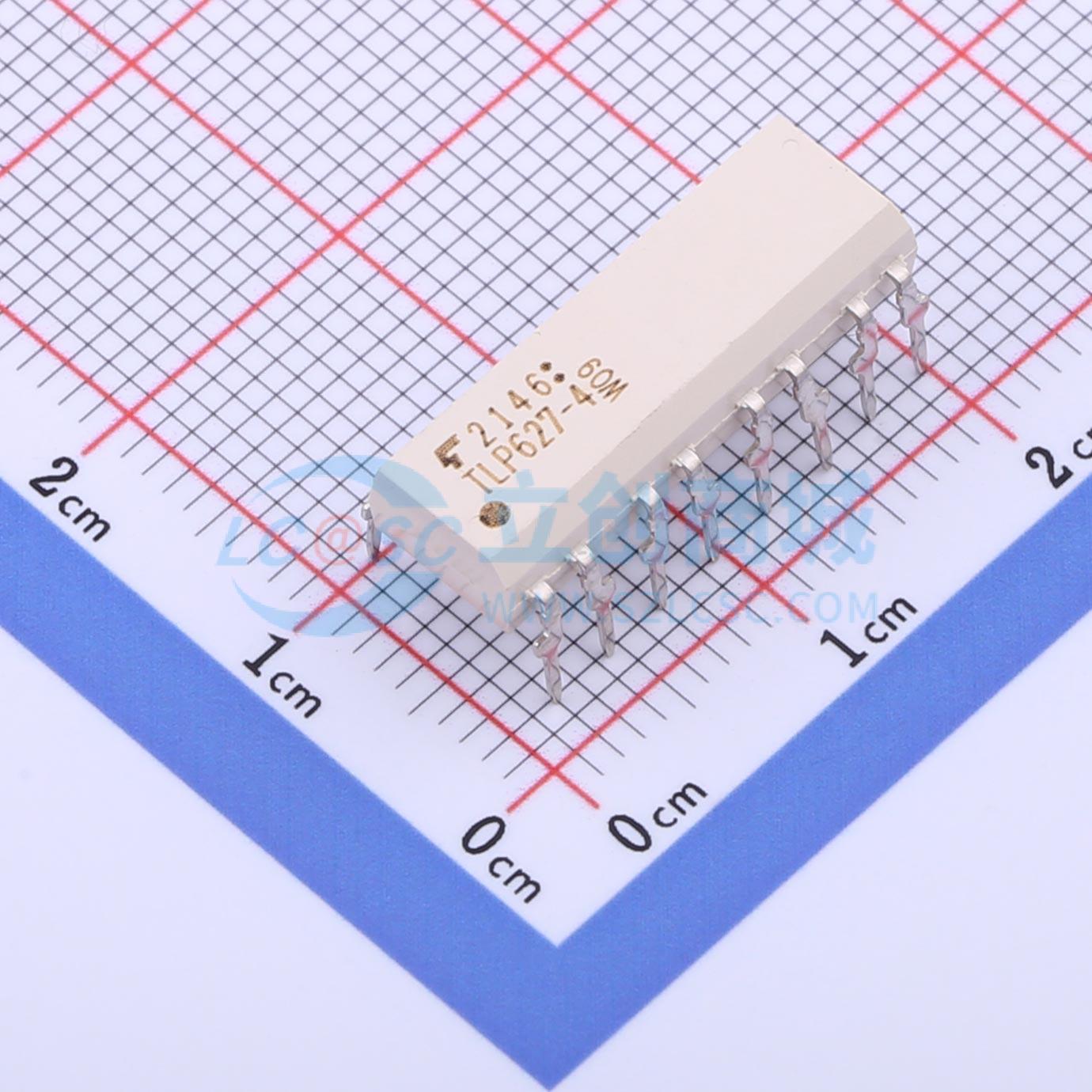

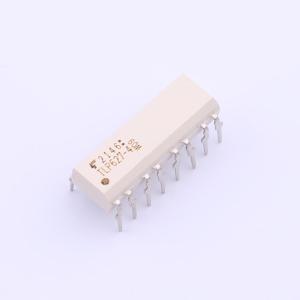

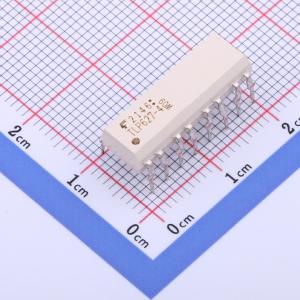

TLP627-4(F)
DC输入 隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 东芝TLP627、TLP627 - 2和TLP627 - 4由一个红外发光二极管和一个达林顿连接的光电晶体管光耦合而成，该光电晶体管集成了基极 - 发射极电阻，以优化开关速度和高温特性。TLP627 - 2采用八引脚塑料DIP封装，提供两个隔离通道；而TLP627 - 4每个封装提供四个隔离通道。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP627-4(F)
- 商品编号
- C2987290
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 1.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | - | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.15V | |
| 输出电流 | 120mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 5V | |
| 负载电压 | 300V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 4 | |
| 集射极饱和电压(VCE(sat)) | 1.2V@100mA,10mA | |
| 上升时间(tr) | 40us | |
| 下降时间 | 15us | |
| 工作温度 | -25℃~+85℃ | |
| 电流传输比(CTR)最小值 | 1000% | |
| 电流传输比(CTR)最大值/饱和值 | 4000% |
商品概述
东芝TLP627、TLP627 - 2和TLP627 - 4由一个红外发光二极管和一个达林顿连接的光电晶体管光耦合而成，该光电晶体管集成了基极 - 发射极电阻，以优化开关速度和高温特性。TLP627 - 2采用八引脚塑料DIP封装，提供两个隔离通道；而TLP627 - 4每个封装提供四个隔离通道。
商品特性
- 集电极 - 发射极电压：300 V（最小值）
- 电流传输比：1000%（最小值）
- 获UL认证：UL 1577，档案编号E67349
- 获cUL认证：CSA组件认可服务编号5A，档案编号E67349
- 获VDE认证：EN 60747 - 5 - 5
应用领域
- 可编程控制器
- 直流输出模块
- 电信
