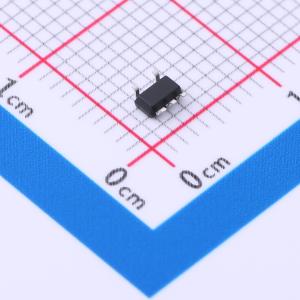

温馨提醒：图片仅供参考，商品以实物为准
HX24LC16BDBVRG
宽电压操作的串行EEPROM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 提供2048/4096/8192/16384位的串行电可擦除可编程只读存储器（EEPROM），组织为256/512/1024/2048个8位字。该设备针对许多工业和商业应用进行了优化，在这些应用中，低功耗和低电压操作至关重要。采用节省空间的8引脚DIP、8引脚SOP、8引脚MSOP和5引脚SOT23封装，并通过两线串行接口访问。
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- HX24LC16BDBVRG
- 商品编号
- C2987268
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.049克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | I2C | |
| 存储容量 | 16Kbit | |
| 时钟频率(fc) | 1MHz；400kHz | |
| 写周期时间(Tw) | 5ms | |
| 数据保留 - TDR(年) | 100年 | |
| 写周期寿命 | 100万次 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 硬件写保护功能；噪声抑制功能；页写保护功能 | |
| 工作电压 | 1.8V~5.5V | |
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 2mA | |
| 待机电流 | 2uA | |
| 读取访问时间(tA) | 0.9us |
商品概述
HX24LC02B / HX24LC04B / HX24LC08B / HX24LC16B 提供了 2048/4096/8192/16384 位的串行电可擦除可编程只读存储器，分别组织为 256/512/1024/2048 个 8 位字。该器件针对许多工业和商业应用进行了优化，其中低功耗和低电压操作至关重要。该器件采用节省空间的 8 引脚 DIP、8 引脚 SOP、8 引脚 MSOP 和 5 引脚 SOT23 封装，并通过两线串行接口进行访问。
商品特性
- 宽电压工作范围：VCC = 1.7V 至 5.5V
- 工作环境温度：-40℃ 至 +85℃
- 内部组织：
- HX24LC02B：256 × 8 (2K 位)
- HX24LC04B：512 × 8 (4K 位)
- HX24LC08B：1024 × 8 (8K 位)
- HX24LC16B：2048 × 8 (16K 位)
- 两线串行接口
- 施密特触发器，滤波输入以抑制噪声
- 双向数据传输协议
- 兼容 1 MHz (5V)、400 kHz (1.8V、2.5V、2.7V)
- 写保护引脚用于硬件数据保护
- 8 字节页 (2K)、16 字节页 (4K、8K、16K) 写入模式
- 允许部分页写入
- 自定时写入周期 (最大 5 ms)
- 高可靠性：耐久性 100 万次写入周期，数据保持 100 年
- 晶圆销售形式：晶圆、华夫饼包装
