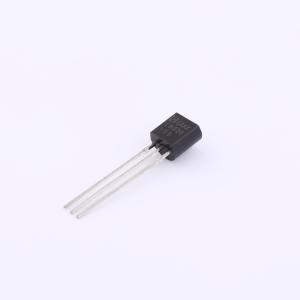

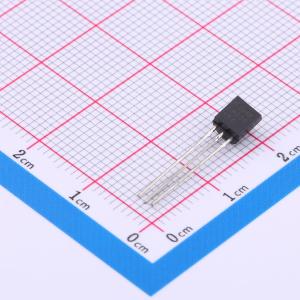

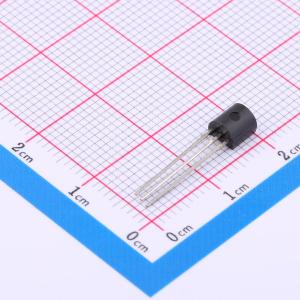

温馨提醒：图片仅供参考，商品以实物为准
LM336Z-5.0
4V~6V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- LM236 和 LM336 是精密 5.0V 稳压二极管。这些电压基准单片集成电路的工作方式类似于 5.0V 齐纳二极管，具有低温度系数和0.6Ω 的动态阻抗。第三个引脚可以调节基准电压和温度系数。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- LM336Z-5.0
- 商品编号
- C2987279
- 商品封装
- TO-92
- 包装方式
- 袋装
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 可调 | |
| 工作电压 | 4V~6V | |
| 输出电压 | 5V | |
| 输出电流 | 10mA | |
| 精度 | ±1% | |
| 温度系数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电压基准类型 | 并联 | |
| 静态电流(Iq) | - | |
| 最小阴极电流调节 | 600uA | |
| 噪声(0.1Hz-10Hz) | - | |
| 噪声(10Hz-10kHz) | - | |
| 工作温度 | 0℃~+70℃ |
商品概述
LM236 和 LM336 是精密 5.0V 稳压二极管。这些电压基准单片集成电路的工作方式类似于 5.0V 齐纳二极管，具有低温度系数和 0.6Ω 的动态阻抗。第三个引脚可用于调节基准电压和温度系数。
商品特性
- 可在 4V 至 6V 范围内调节
- 低温度系数
- 工作电流范围宽，为 600 μA 至 10 mA
- 动态阻抗为 0.6Ω
- 初始公差可达 1%
- 保证温度稳定性
- 易于微调以实现最小温度漂移
- 开启速度快
- 三引脚晶体管封装
应用领域
- 低温度系数精密电源稳压器
- 5V 撬棒电路
- 可调并联稳压器
