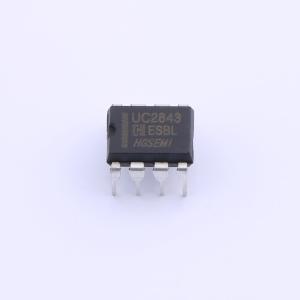

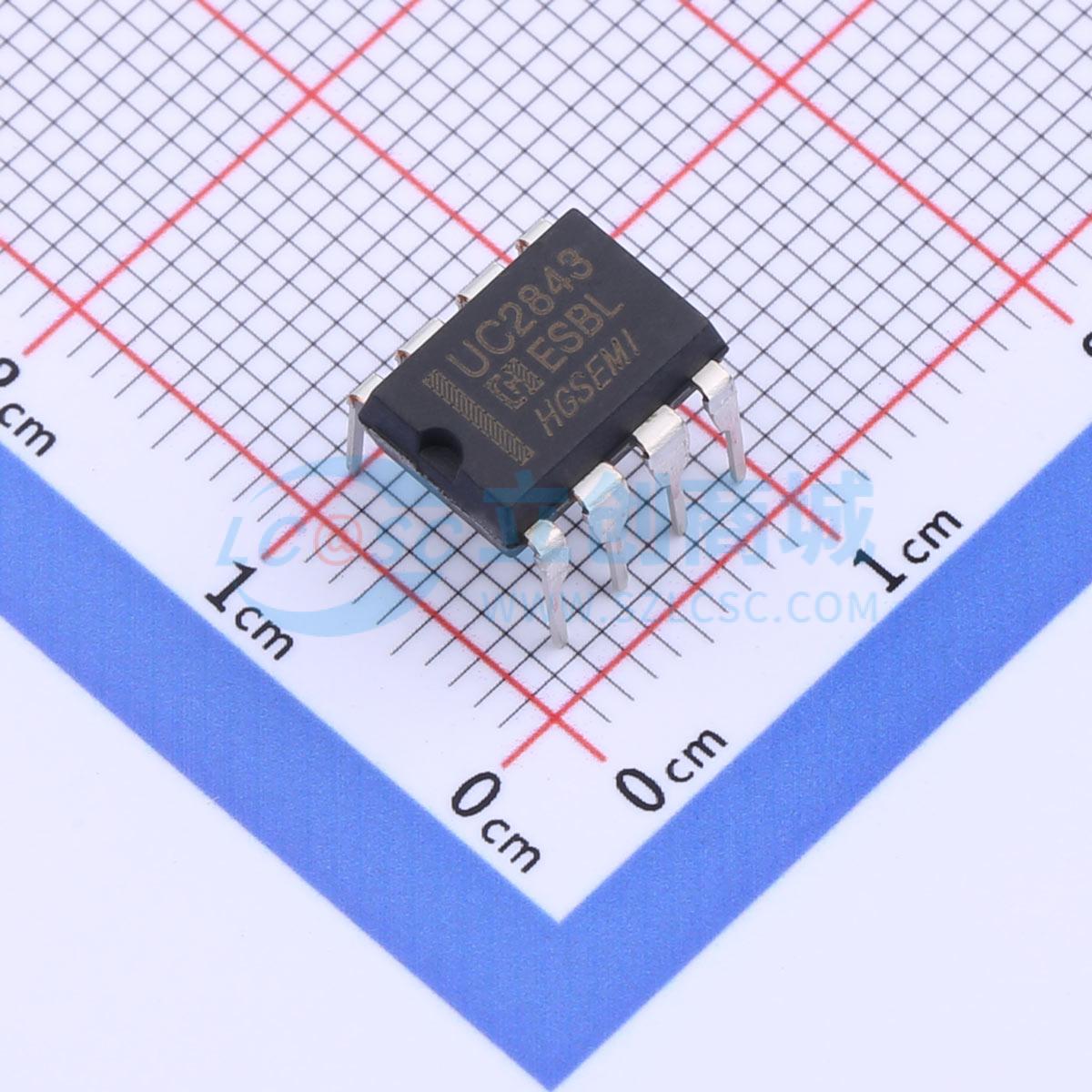

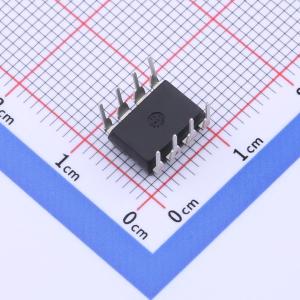

UC2843N
CURRENT MODE PWM CONTROLLER
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 电流模式PWM控制器
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- UC2843N
- 商品编号
- C2987345
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.69克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 工作电压 | 10V~30V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 1A | |
| 工作温度 | -40℃~+85℃ |
商品概述
UC284x和UC384x是固定频率电流模式PWM控制器。它们专为离线和DC - DC转换器应用而设计，所需外部元件极少。内部集成的电路包括用于精确占空比控制的微调振荡器、温度补偿基准源、高增益误差放大器、电流检测比较器，以及非常适合驱动功率MOSFET的大电流图腾柱输出。保护电路包括内置欠压锁定和电流限制功能。 UC2842/44、UC3842/44的欠压锁定（UVLO）阈值为16 V（开启）和10 V（关闭）。 UC2843/45、UC3843/45对应的阈值为8.4 V（开启）和7.6 V（关闭）。 UC2842/43、UC3842/43可在100%占空比下工作。 UC2844/45、UC3844/45可在50%占空比下工作。 UC2842/44/44/45的工作温度范围为TA = -40℃至85℃。 UC3842/43/44/45的工作温度范围为TA = 0℃至70℃。
商品特性
- 低启动和工作电流
- 大电流图腾柱输出
- 带迟滞的欠压锁定
- 工作频率高达500 KHz
