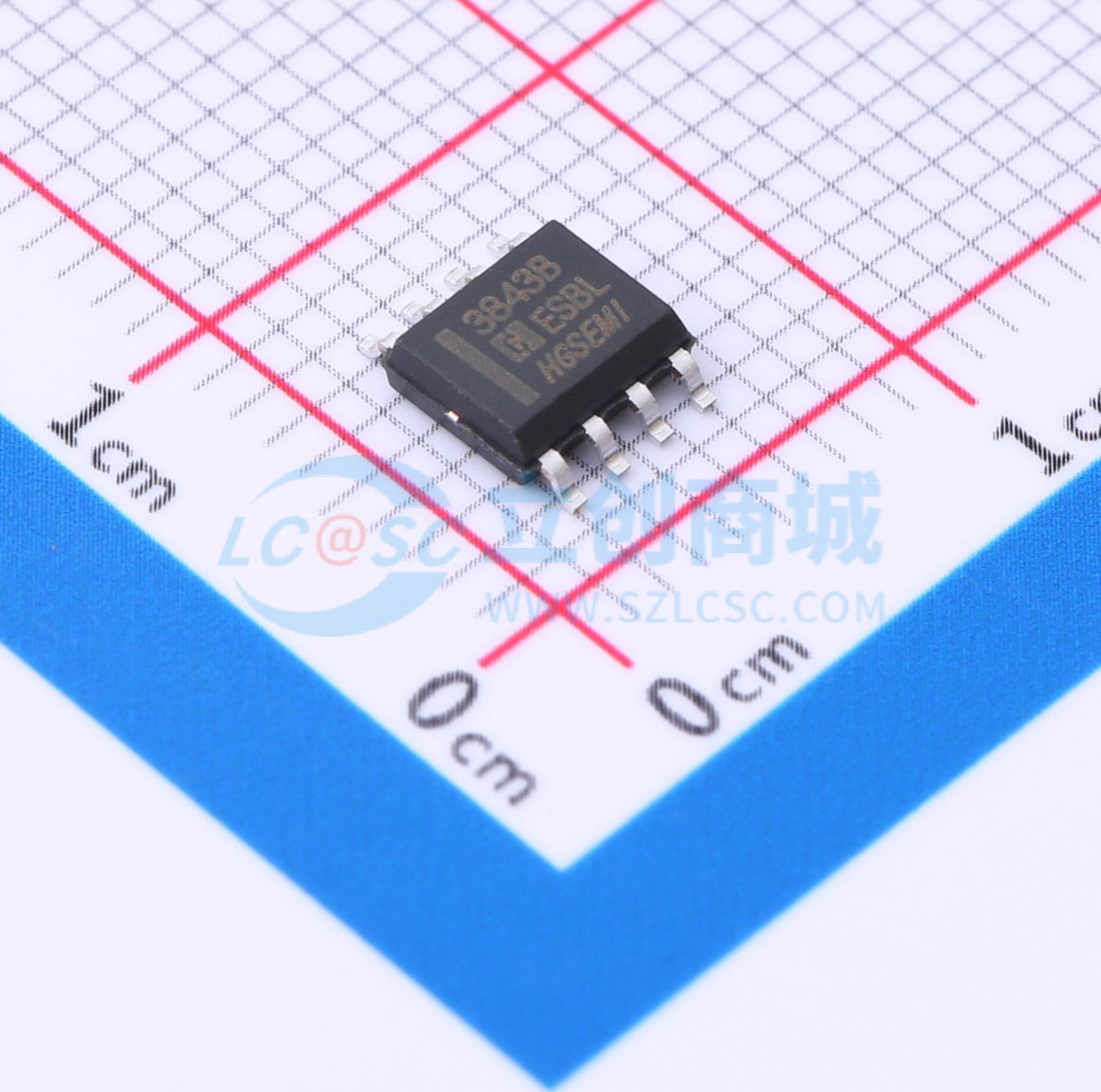

温馨提醒：图片仅供参考，商品以实物为准

UC3843BM/TR

电流模式PWM控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UC3842B/43B/44B/45B 是固定频率电流模式 PWM 控制器。它们专为离线和 DC - DC 转换器应用而设计，所需外部元件极少。内部实现的电路包括用于精确占空比控制的微调振荡器、温度补偿基准源、高增益误差放大器、电流检测比较器，以及非常适合驱动功率 MOSFET 的大电流图腾柱输出
品牌名称: HGSEMI(华冠)
商品型号: UC3843BM/TR
商品编号: C2987350
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.23克(g)

商品参数

商品概述

UC3842B/43B/44B/45B是固定频率电流模式PWM控制器。它们专为离线和DC - DC转换器应用而设计，所需外部元件极少。内部电路包括用于精确占空比控制的微调振荡器、温度补偿基准源、高增益误差放大器、电流检测比较器，以及非常适合驱动功率MOSFET的大电流图腾柱输出。保护电路包括内置欠压锁定和电流限制。 UC3842B、UC3844B的欠压锁定（UVLO）阈值为16V（开启）和10V（关闭）。 UC3843B、UC3845B的相应阈值为8.4V（开启）和7.6V（关闭）。 UC3842B、UC3843B可在100%占空比下工作。 UC3844B、UC3845B可在50%占空比下工作。 UC3842B/43B/44B/45B的工作温度范围为TA = -40℃至85℃。

商品特性

低启动和工作电流
大电流图腾柱输出
带迟滞的欠压锁定，工作频率高达500KHz

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	工作电压	10V~30V
	开关频率	47kHz~57kHz
	输出电流	1A
	耗散功率(Pd)	1W

	属性	参数值
	最大占空比	97%
	特性	欠压保护(UVP)
	工作温度	0℃~+70℃
	工作模式	PWM 调制
