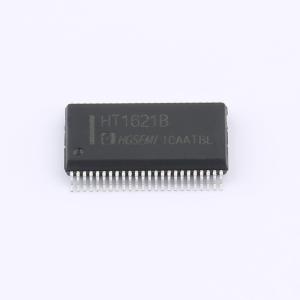

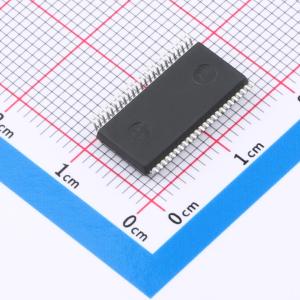

温馨提醒：图片仅供参考，商品以实物为准
HT1621BM/TR
LCD 控制驱动电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HT1621B 是用来对 MCU 的 I/O 口进行扩展的外围设备。显示矩阵为 32×4 ，是一个 128 点阵式存储器映射多功能 LCD 驱动电路。HT1621B 的软件特性使它很适合应用于 LCD 显示，包括 LCD 模块和显示子系统。在主控制器和 HT1621B 之间的接口应用只需要 3 或 4 个端口。Power down 命令可以减少电源损耗。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- HT1621BM/TR
- 商品编号
- C2987283
- 商品封装
- SSOP-48-300mil
- 包装方式
- 编带
- 商品毛重
- 0.802克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LCD驱动 | |
| 显示配置(段) | 32段 | |
| 工作电压 | 2.4V~5.2V | |
| 接口类型 | 3线串行接口 | |
| 占空比 | 1/4,1/3,1/2 | |
| 工作电流 | 60uA | |
| 偏压 | 1/2,1/3 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -25℃~+75℃ | |
| 显示配置(位) | 32x4 bit | |
| 频率 | 256kHz；32.768kHz | |
| 静态电流 | 0.1uA | |
| 耗散功率(Pd) | - | |
| 功能特性 | 内置振荡器 |
商品概述
HT1621B 是一款用于扩展微控制器 I/O 端口的外围设备。其显示矩阵为 32×4，是一个 128 点阵的存储器映射式多功能 LCD 驱动电路。该器件的软件特性使其非常适用于 LCD 显示应用，包括 LCD 模块和显示子系统。其与主控制器之间的接口仅需 3 或 4 个端口。通过 Power down 命令可降低功耗。
商品特性
- 工作电压：2.4V ~ 5.2V
- 内置 256kHz RC 振荡电路
- 支持外接 32.768kHz 晶振或 256kHz 时钟输入
- 支持 1/2 或 1/3 偏置，1/2、1/3 或 1/4 占空比
- 内置 Time base 频率源
- 提供两种蜂鸣器频率选择（2kHz/4kHz）
- 具有 Power down 命令以降低功耗
- 内置 Time base 和 WDT 看门狗电路
- 提供 Time base /WDT 溢出输出
- 具有 8 种 Time base /WDT 时钟源
- 提供 32×4 LCD 驱动能力
- 具有 32×4 位显示 RAM
- 采用 3 线串行接口
- 内置 LCD 驱动频率
- 支持软件配置
- 包含数据模式和命令模式指令
- 支持 R/W 地址自动递增
- 提供三种数据访问模式
- 可通过 VLCD 引脚调节 LCD 电压，VLCD 电压必须小于或等于 VDD 电压
