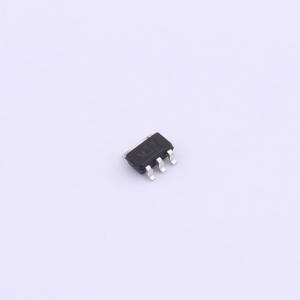

HX24LC04BDBVRG

4Kbit串行EEPROM，宽电压操作，I2C接口

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: HX24LC02B/04B/08B/16B 提供 2K/4K/8K/16K 位的串行 EEPROM，支持 1.7V 到 5.5V 的宽电压操作，工作温度范围为 -40°C 到 +85°C。内部组织为 256/512/1024/2048 个 8 位字。支持 I2C 接口，最大时钟频率为 1MHz（5V），400kHz（1.8V, 2.5V, 2.7V）。具有硬件写保护功能，写周期寿命为 1 百万次，数据保留时间为 100 年。
品牌名称: HGC(深圳汉芯)
商品型号: HX24LC04BDBVRG
商品编号: C2987266
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.039克(g)

商品参数

	属性	参数值
	数据保留 - TDR(年)	100年
	写周期寿命	100万次
	功能特性	内置上电复位(POR)；软件写保护功能；硬件写保护功能；噪声抑制功能
	工作电压	1.7V~5.5V
	工作温度	-40℃~+85℃

商品概述

HX24LC04B是一款4K位I²C兼容串行EEPROM设备。该设备设计工作在1.7V至5.5V的电源电压范围内，最高传输速率为1MHz，工作温度范围为 -40°C至 +105°C。该设备集成了一个写保护引脚，用于对整个存储阵列进行硬件写保护。此外，该设备还提供软件写保护功能，用户可对整个存储阵列进行写保护。存储阵列由32页组成，每页16字节，总计512×8位。该设备还提供一个额外的16字节识别页，供用户存储敏感应用参数。数据写入识别页后，该页可永久锁定为只读模式。该设备还提供一个单独的存储块（只读模式），其中包含工厂编程的128位唯一ID，可通过发送特定的读取命令进行访问。 HX24LC04B采用无铅绿色封装：DFN - 8、MSOP - 8、SOP - 8、DIP - 8和SOT23 - 5。

商品特性

电源电压范围：1.7V至5.5V
2线串行接口，与I²C兼容
兼容400kHz和高速1MHz传输速率
字节和页（最多16字节）写入模式
允许部分页写入
自定时写入周期（最长3ms）
额外的16字节可写锁定页和128位唯一ID
整个存储阵列的硬件和软件写保护
施密特触发器，过滤输入以抑制噪声
高可靠性
耐久性：2000000次写入周期
数据保留：200年
ESD保护（人体模型）：6000V
低工作电流
写入电流：最大1mA
读取电流：最大0.5mA
待机电流：最大1μA
工作温度范围： -40°C至 +105°C
绿色封装选项（无铅/无卤化物/符合RoHS标准）
封装类型：DFN - 8、MSOP - 8、TSSOP - 8、SOP - 8、DIP - 8、SOT23 - 5

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	EEPROM
	接口类型	I2C
	存储容量	4Kbit
	时钟频率(fc)	1MHz
	写周期时间(Tw)	5ms
