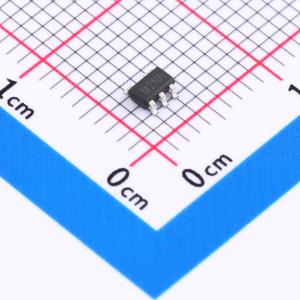

温馨提醒：图片仅供参考，商品以实物为准
HX24LC02BDBVRG
2Kbit I2C兼容串行EEPROM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HX24LC02B是一款2K位I2C兼容串行EEPROM设备，设计用于1.7V至5.5V的工作电压范围，最高传输速率为1MHz，工作温度范围为-40°C至+105°C。该设备包括一个写保护引脚，用于硬件写保护整个存储器阵列。此外，还提供了软件写保护功能，用户可以写保护整个存储器阵列。
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- HX24LC02BDBVRG
- 商品编号
- C2987265
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.037克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | I2C | |
| 存储容量 | 2Kbit | |
| 时钟频率(fc) | 1MHz | |
| 写周期时间(Tw) | 5ms | |
| 数据保留 - TDR(年) | 200年 | |
| 写周期寿命 | 200万次 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 硬件写保护功能；内置上电复位(POR)；噪声抑制功能；软件写保护功能 | |
| 工作电压 | 1.7V~5.5V | |
| 工作温度 | -40℃~+105℃ | |
| 工作电流 | 0.5mA | |
| 待机电流 | 1uA | |
| 读取访问时间(tA) | 900ns；500ns |
商品概述
HX24LC02B是一款2 Kbit与I²C兼容的串行EEPROM设备。该设备设计用于在1.7V至5.5V的电源电压范围内工作，最高传输速率为1MHz，工作温度范围为 -40°C至 +105°C。该设备集成了一个写保护引脚，用于对整个存储阵列进行硬件写保护。该设备还为用户提供了软件写保护功能，以对整个存储阵列进行写保护。 存储阵列被组织为16页，每页16字节，总计256×8位。该设备还提供了一个额外的16字节识别页，供用户存储敏感应用参数。在数据写入识别页后，该页可以永久锁定为只读模式。该设备还提供了一个单独的存储块（只读模式），其中包含一个工厂编程的128位唯一ID，可以通过发送特定的读取命令来访问。 HX24LC02B采用无铅绿色封装：DIP - 8、SOP - 8、MSOP - 8、DFN - 8和SOT23 - 5。
商品特性
- 电源电压范围：1.7V至5.5V
- 2线串行接口，与I²C兼容
- 兼容400 kHz和高速1MHz传输速率
- 字节和页（最多16字节）写模式
- 允许部分页写入
- 自定时写周期（最长3ms）
- 额外的16字节可写锁定页和128位唯一ID
- 整个存储阵列的硬件和软件写保护
- 施密特触发器，滤波输入用于抑制噪声
- 高可靠性
- 耐久性：2000000次写循环
- 数据保留：200年
- ESD保护（人体模型）：5000V
- 低工作电流
- 写电流：最大0.5 mA
- 读电流：最大0.5 mA
- 待机电流：最大1 μA
- 工作温度范围： -40°C至 +105°C
- 绿色封装选项（符合RoHS标准，无铅/无卤素）
- 封装形式：DIP - 8/SOP - 8/MSOP - 8/TSSOP - 8/DFN - 8/SOT - 23 - 5
