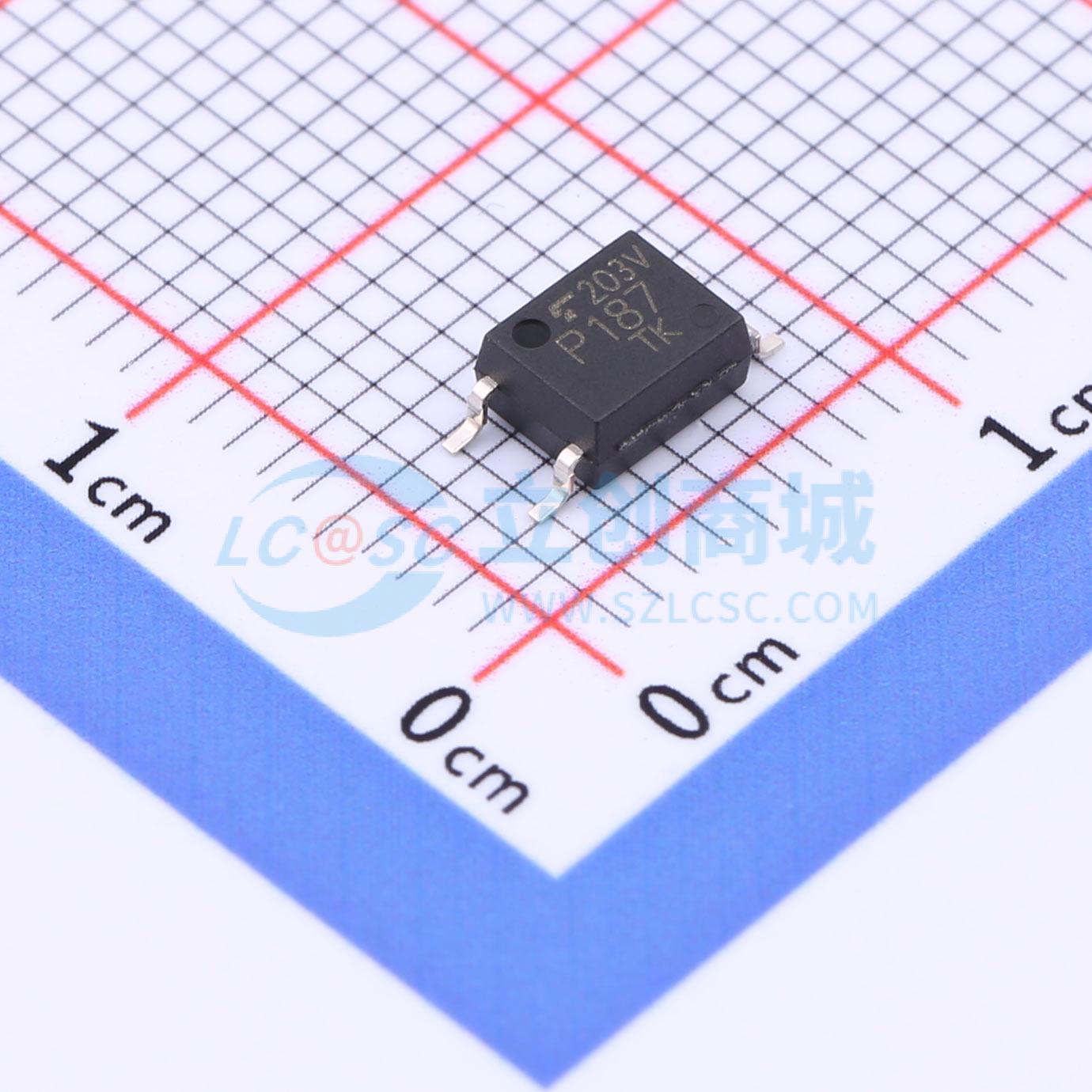

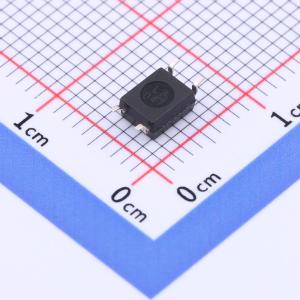

温馨提醒：图片仅供参考，商品以实物为准
TLP187(V4-TPL,E
DC输入 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLP187是一款光电耦合器，由一个红外LED与一个达林顿晶体管光耦合而成。它采用SO6封装，具有高抗噪性和高绝缘性。由于集电极和发射极之间具有高击穿电压，TLP187适用于可编程控制器的100 VDC输出模块等应用
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP187(V4-TPL,E
- 商品编号
- C2987974
- 商品封装
- SOP-4-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.239克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 达林顿晶体管 | |
| 正向压降(Vf) | 1.25V | |
| 输出电流 | 150mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 负载电压 | 300V | |
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 1.2V@100mA,10mA | |
| 上升时间(tr) | 40us@10mA,100Ω | |
| 下降时间 | 15us@10mA,100Ω | |
| 工作温度 | -55℃~+110℃ |
