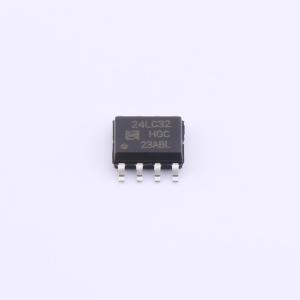

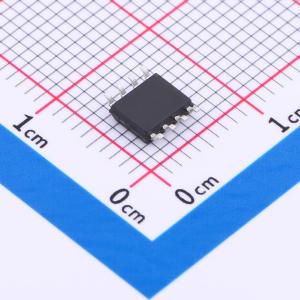

HX24LC32BDRG
32Kbit I2C接口串行EEPROM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HX24LC32B/64B 是一款32K/64K位的I2C接口串行EEPROM，支持1.8V至5.5V宽电压工作，工作温度范围为-40°C至+85°C。该器件具有硬件写保护功能，自定时写周期，高可靠性，数据保留时间为100年。
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- HX24LC32BDRG
- 商品编号
- C2987260
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.148克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | I2C | |
| 存储容量 | 32Kbit | |
| 时钟频率(fc) | 1MHz | |
| 写周期时间(Tw) | 5ms | |
| 数据保留 - TDR(年) | 100年 | |
| 写周期寿命 | 100万次 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 硬件写保护功能；噪声抑制功能 | |
| 工作电压 | 1.8V~5.5V | |
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 3mA | |
| 待机电流 | 2uA | |
| 读取访问时间(tA) | 0.9us |
商品概述
HX24LC32B / 64B提供32768/65536位串行电可擦除可编程只读存储器（EEPROM），组织为4096/8192个8位字。该器件针对许多工业和商业应用进行了优化，在这些应用中，低功耗和低电压操作至关重要。HX24LC32B / 64B采用节省空间的8引脚DIP、8引脚SOP和8引脚MSOP封装，可通过两线串行接口访问。
商品特性
- 宽电压操作
- VCC = 1.8V 到 5.5V
- 工作环境温度：-40°C 到 +85°C
- 内部结构：
- HX24LC32B，4096 × 8（32K位）
- HX24LC64B，8192 × 8（64K位）
- 两线串行接口
- 施密特触发器，带滤波输入用于噪声抑制
- 双向数据传输协议
- 1 MHz（5V）、400 kHz（1.8V、2.5V、2.7V）兼容性
- 写保护引脚用于硬件数据保护
- 32字节页（32K、64K）写模式
- 允许部分页写入
- 自定时写周期（最大5 ms）
- 高可靠性
- 耐久性：100万次写循环
- 数据保留：100年
- 封装形式：DIP - 8、SOP - 8、MSOP - 8
