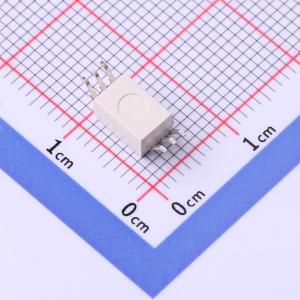

温馨提醒：图片仅供参考，商品以实物为准

TLP719F(D4-TP,F)

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: TLP719F由GaAAs高输出发光二极管和高速探测器组成。该器件为6引脚SDIP。TLP719F比8引脚DIP小50%，满足国际安全标准的加强绝缘等级要求。因此，在需要安全标准认证的设备中可以减小安装面积。TLP719F在光电探测器芯片上集成了法拉第屏蔽，以提供有效的共模噪声瞬态抗扰度。因此，该产品适用于嘈杂的环境条件。
品牌名称: TOSHIBA(东芝)
商品型号: TLP719F(D4-TP,F)
商品编号: C2987248
商品封装: SOIC-6
包装方式: 编带
商品毛重: 0.66克(g)

商品参数

商品概述

TLP719F由GaAAs高输出发光二极管和高速探测器组成。该器件为6引脚SDIP。TLP719F比8引脚DIP小50%，满足国际安全标准的加强绝缘等级要求。因此，在需要安全标准认证的设备中可以减小安装面积。TLP719F在光电探测器芯片上集成了法拉第屏蔽，以提供有效的共模噪声瞬态抗扰度。因此，该产品适用于嘈杂的环境条件。

商品特性

重量：0.26g(typ.)
开路集电极
封装类型：SDIP6
隔离电压：5000Vrms (min)
共模瞬态抗扰度：10kV/μs(min) @VcM = 400V
开关速度：tPHL/tPLH = 0.8μs (max) @IF = 16mA, Vcc, RL = 1.9kΩ, Ta = 25℃
TTL兼容
UL认证：UL1577, File No.E67349
选项(D4) TUV认证
EN60747 - 5 - 2认证号：R50033433
最大工作绝缘电压：1140Vpk
最高允许过电压：8000Vpk

应用领域

数字逻辑接地隔离
线路接收器
微处理器系统接口
开关电源反馈控制
晶体管逆变器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	逻辑输出光耦
	输入类型	DC
	工作电压	-
	隔离电压(Vrms)	5kV
	CMTI(kV/us)	10kV/us
	传输速率	1Mbit/s
	CTR-电流传输比	20%
	通道数	1

	属性	参数值
	工作温度	-55℃~+100℃
	传播延迟 tpLH	800ns
	传播延迟 tpHL	800ns
	输入阈值电流(FH)	-
	输出电流	8mA
	耗散功率(Pd)	100mW
	直流反向耐压(Vr)	5V
