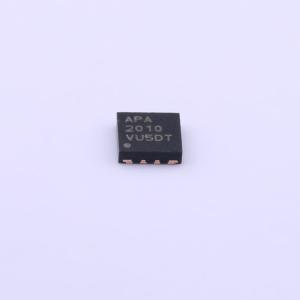

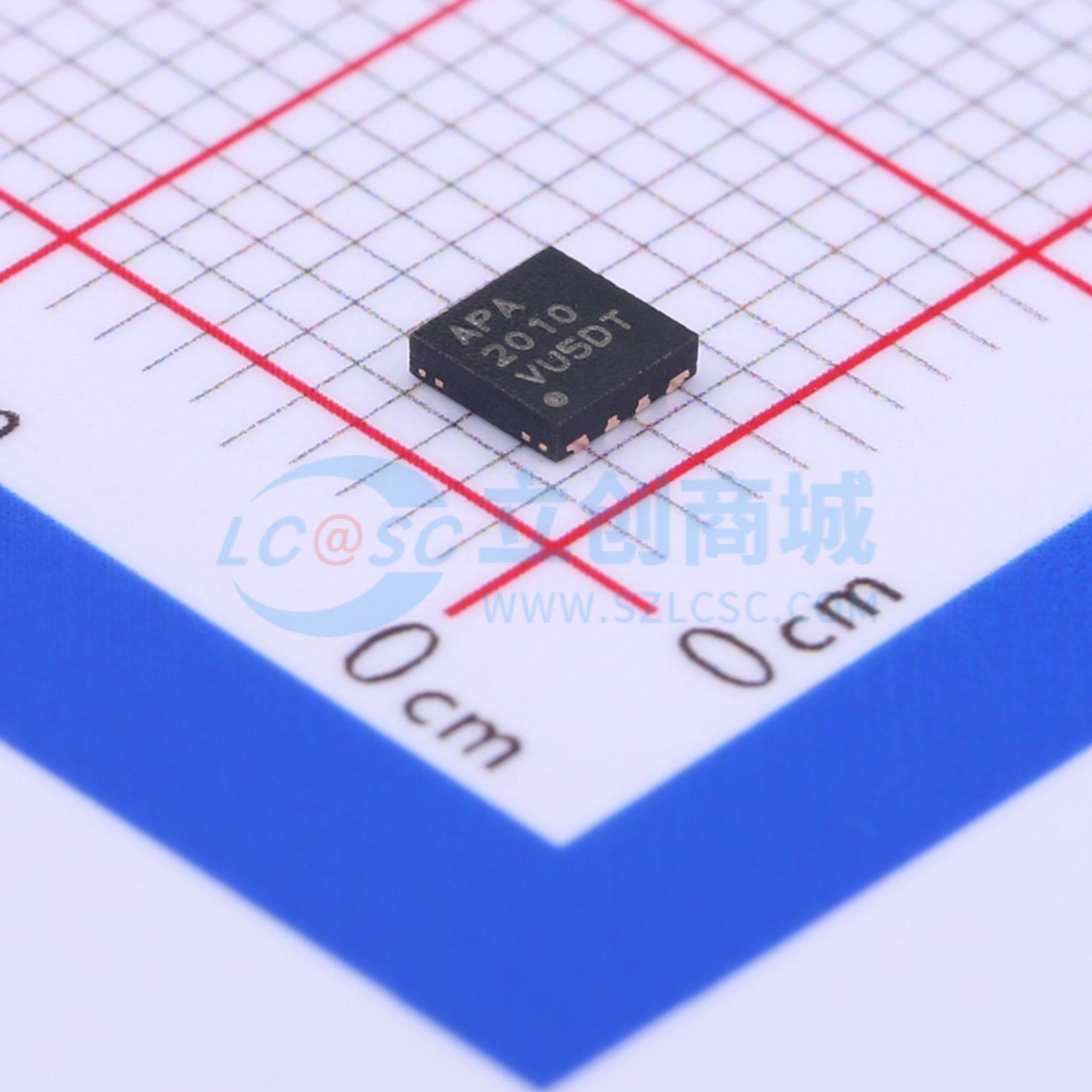

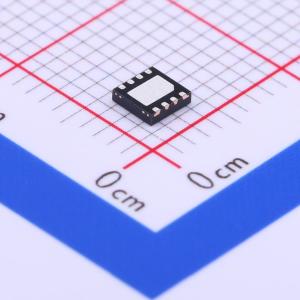

APA2010QBI-TRG

APA2010/2010A是一款单声道、无滤波器的D类音频放大器，提供WLCSP-9和TDFN3x3-8封装。增益可通过外部输入电阻设置。高电源抑制比（PSRR）和差分架构增强了对噪声和射频整流的抗干扰能力。此外，快速启动时间和小封装尺寸使APA2010/2010A成为手机和个人数字助理（PDA）的理想选择。 APA2010/2010A在5V电压下可驱动1.5W功率，在3.6V电压下可驱动730mW功率至8Ω负载，也能驱动4Ω负载。该放大器采用D类架构，与AB类放大器相比，具有更高的效率，适用于对功率敏感的应用，如电池供电设备。无滤波器架构省去了输出滤波器，减少了外部元件数量、电路板面积和系统成本，简化了设计。 此外，APA2010/2010A还具备热保护和过流保护功能。

• 工作电压：2.4V - 5.5V
• 最高效率达90%
• 低电源电流：VDD = 5V时，IDD = 2mA；VDD = 3.6V时，IDD = 1.6mA
• 低关断电流：VDD = 5V时，IDD = 1μA
• 总谐波失真加噪声（THD+N）为1%时的输出功率（TDFN3x3 - 8）：VDD = 5V、RL = 8Ω时为1.3W；VDD = 3.6V、RL = 8Ω时为0.6W；VDD = 5V、RL = 4Ω（WLCSP - 9）时为2.4W；VDD = 5V、RL = 4Ω时为2.1W；VDD = 3.6V、RL = 4Ω时为1.2W
• 总谐波失真加噪声（THD+N）为10%时的输出功率（TDFN3x3 - 8）：VDD = 5V、RL = 8Ω时为1.6W；VDD = 3.6V、RL = 8Ω时为0.8W；VDD = 5V、RL = 4Ω（WLCSP - 9）时为3.1W；VDD = 5V、RL = 4Ω时为2.65W；VDD = 3.6V、RL = 4Ω时为1.3W
• 所需外部元件较少
• 快速启动时间（4ms）
• 高电源抑制比：217Hz时为80dB
• 热保护和过流保护
• 节省空间的封装：WLCSP - 9凸点、3mmx3mm TDFN - 8
• 提供无铅产品（符合RoHS标准）

• 移动电话
• 手持设备
• 个人数字助理（PDA）
• 便携式多媒体设备
