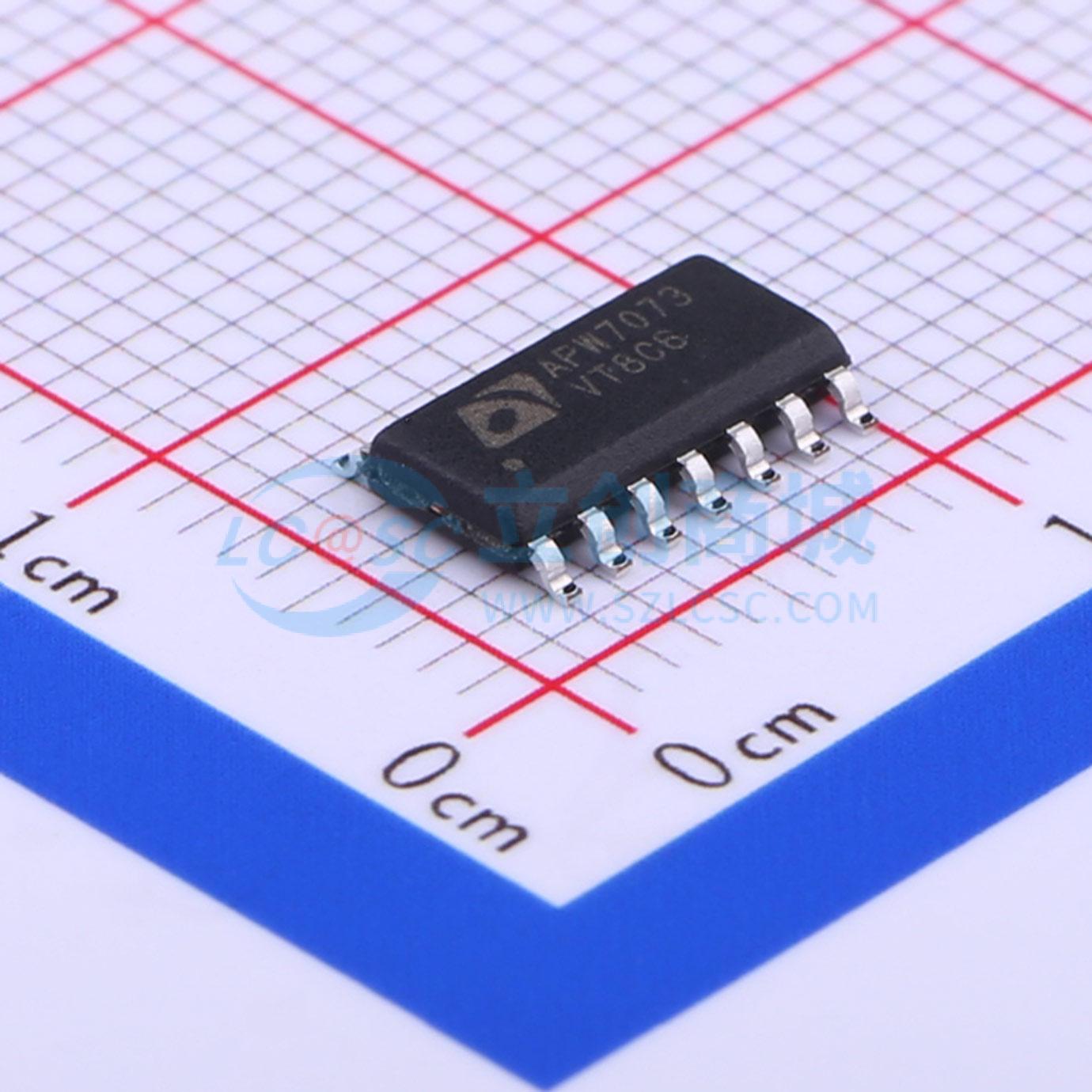

温馨提醒：图片仅供参考，商品以实物为准
APW7073KE-TRG
同步降压PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- APW7073是一款电压模式、同步PWM控制器,驱动双N通道MOSFET。该器件集成了所有控制、监测和保护功能,提供优秀的负载调节性能。内部0.6V温度补偿参考电压设计满足低输出电压应用的要求。该器件包括一个200kHz自由运行三角波振荡器,调整范围为50kHz到1000kHz。具备过流保护、欠压保护等功能。
- 品牌名称
- ANPEC(茂达电子)
- 商品型号
- APW7073KE-TRG
- 商品编号
- C368692
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.2V~13.2V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 50kHz~1MHz | |
| 工作温度 | -20℃~+70℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | - | |
| 输出类型 | - |
商品概述
APW7073是一款电压模式同步PWM控制器，可驱动双N沟道MOSFET。将所有控制、监测和保护功能集成在一个封装中，提供一个具有欠压和过流保护的受控电源输出。
APW7073为输出负载变化提供了出色的调节性能。内部0.6V温度补偿基准电压设计满足了低输出电压应用的需求。包含一个200kHz自由运行三角波振荡器，其频率可从50kHz调整到1000kHz。
APW7073配备了出色的保护功能：上电复位（POR）、过流保护（OCP）和欠压保护（UVP）。上电复位电路可以监测VCC、EN和OCSET电压，确保在控制器运行时供电电压超过其阈值电压。过流保护通过监测上端MOSFET的RDS(ON)上的电压降来监控输出电流。当输出电流达到触发点时，控制器将运行软启动功能，直到故障事件被消除。欠压保护通过监测FB引脚（VFB）上的电压来进行短路保护。当VFB小于VAEF的50%时，控制器将直接关闭IC。
商品特性
- 需要单12V电源
- 0.6V参考电压，精度1%
- 关断和软启动功能
- 可编程频率范围从50 kHz到1000 kHz
- 电压模式PWM控制设计
- 欠压保护 (UVP)
- 过流保护 (OCP)
- SOP-14封装，提供无铅环保设备（符合RoHS标准）
