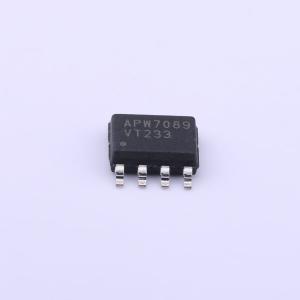

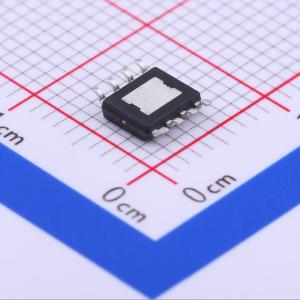

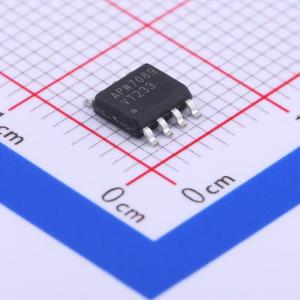

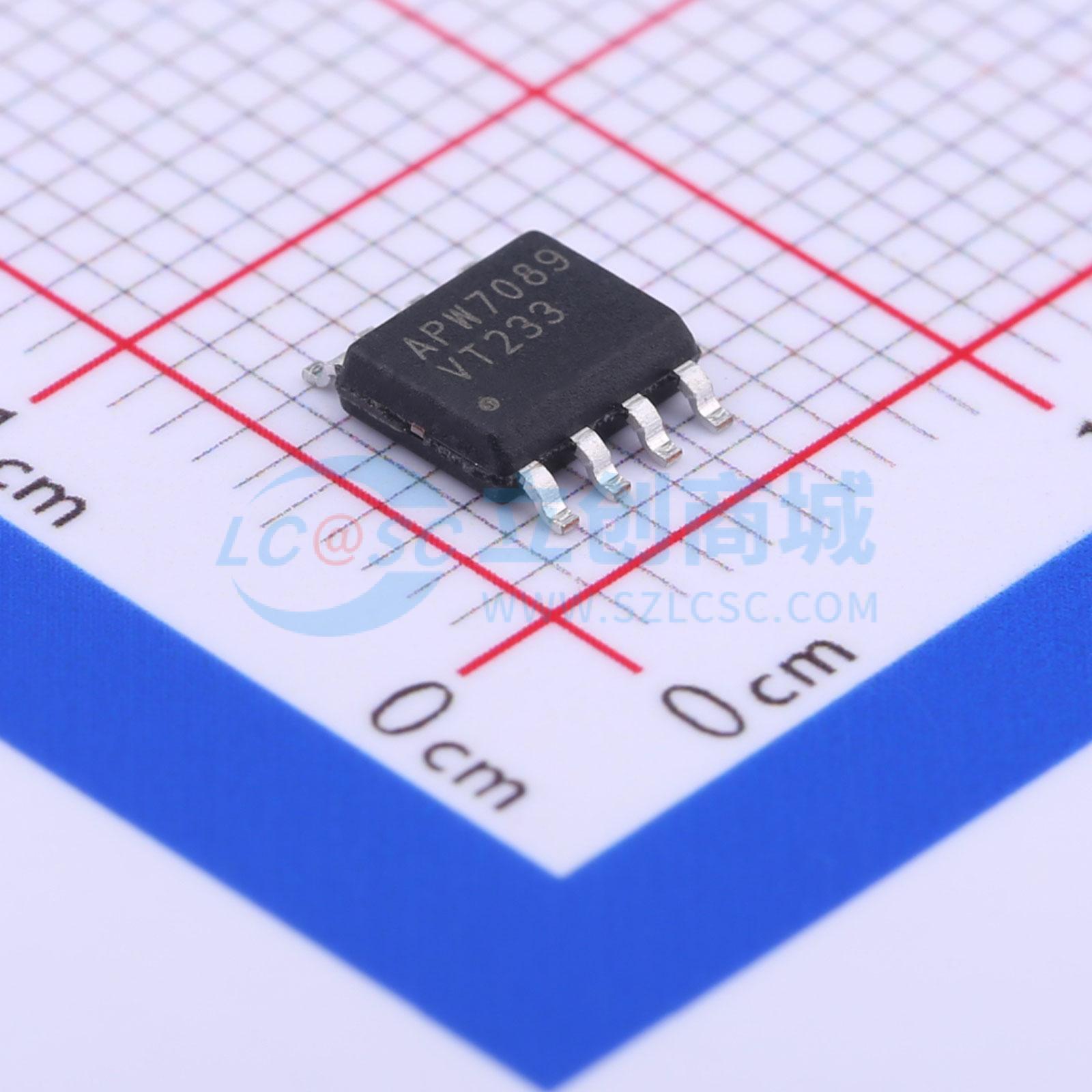

APW7089KAI-TRG

4A、26V、380kHz异步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: APW7089是一款4A、异步、降压转换器,具有集成80mΩP通道MOSFET。该设备采用电流模式控制方案,可将4.5V至26V的输入电压转换为0.8V至90% Vn的可调输出电压,提供出色的输出电压调节。APW7089在轻载到满载条件下通过PSM/PWM模式操作实现高效率运行,具备上电复位、软启动和多种保护功能。
品牌名称: ANPEC(茂达电子)
商品型号: APW7089KAI-TRG
商品编号: C368693
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.22克(g)

商品参数

商品概述

APW7089是一款4A异步降压转换器，集成了80mΩ P沟道MOSFET。该器件采用电流模式控制方案，可将4.5~26V的输入电压转换为0.8V至输入电压90%的可调输出电压，以实现出色的输出电压调节。 APW7089可根据输出电流在自动脉冲跳跃模式（PSM）/脉宽调制（PWM）模式下调节输出电压，从而在轻载至满载电流范围内实现高效运行。APW7089还在单个封装中集成了上电复位、软启动和全面保护功能（欠压、过温和限流）。在关断模式下，电源电流降至5μA以下。该器件采用8引脚SOP - 8P封装，只需极少的外部元件，且具有良好的热传导性，可提供非常紧凑的系统解决方案。

商品特性

宽输入电压范围：4.5V至26V
最大输出电流：4A
可调输出电压范围：0.8V至输入电压的90%
0.8V参考电压
系统精度：±2.5%
集成80mΩ P沟道功率MOSFET
最高效率达91%
脉冲跳跃模式（PSM）/PWM模式运行
电流模式操作
使用陶瓷输出电容时稳定
快速瞬态响应
上电复位监控
PWM模式下固定380kHz开关频率
内置数字软启动
带频率折返的输出限流保护
70%欠压保护
过温保护
关断期间静态电流<5μA
热增强型SOP - 8P封装
提供无铅环保器件（符合RoHS标准）

应用领域

液晶显示器/电视
机顶盒
便携式DVD
无线局域网
ADSL、交换集线器
需要高效率和4A输出电流的笔记本电脑降压转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~26V
	输出电压	-
	输出电流	4A
	开关频率	380kHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
