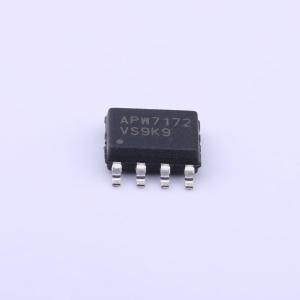

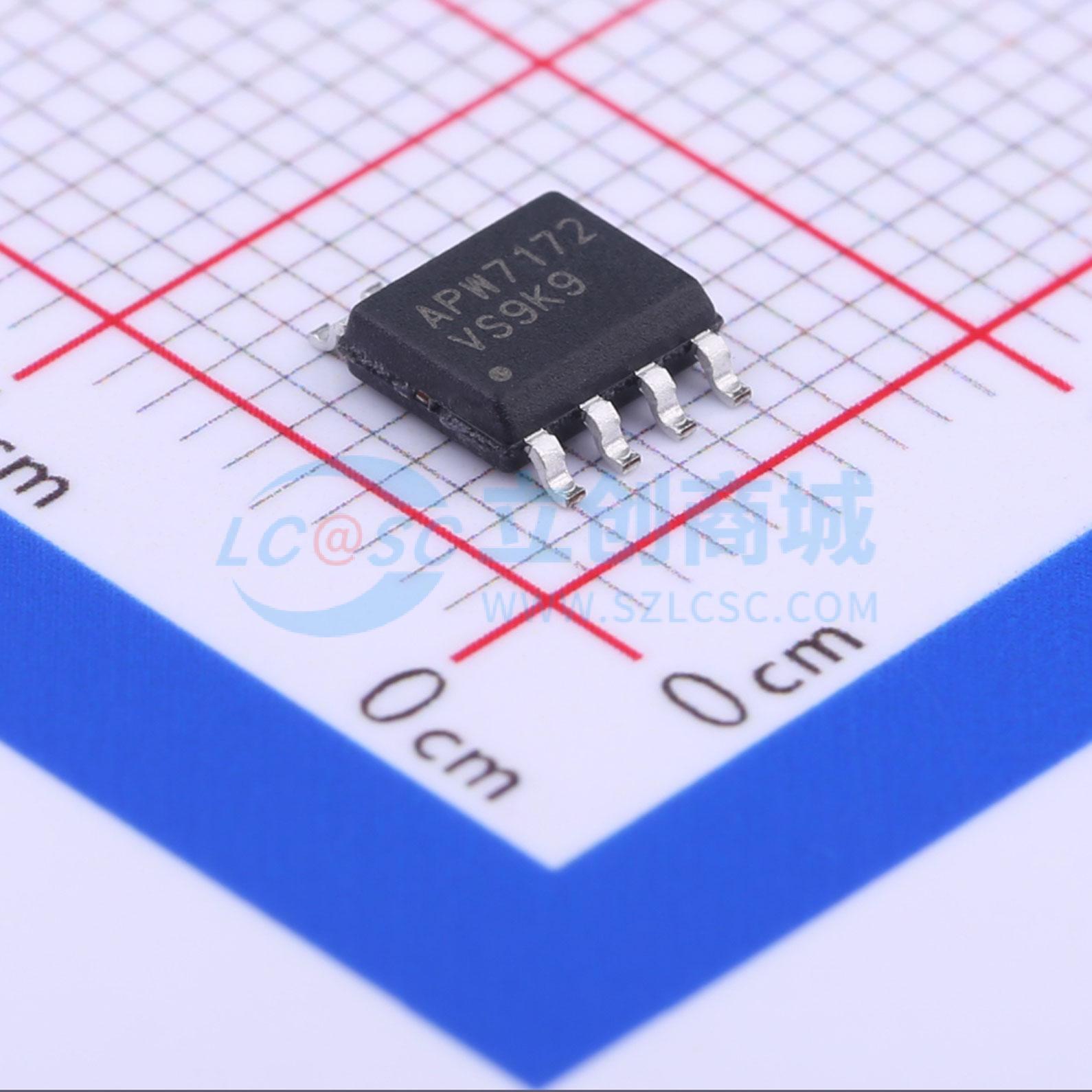

APW7172KI-TRG

2A 28V 380kHz异步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: APW7172是一款2A、380kHz异步降压转换器,具有宽输入电压范围（4.5V到28V）,可调节输出电压（0.92V到19V）,内置0.18Ω N沟道功率MOSFET。该器件具备软启动、过温保护、电流限制等保护功能,适用于LCD显示器、电视机顶盒、DSL交换机、笔记本电脑等应用。
品牌名称: ANPEC(茂达电子)
商品型号: APW7172KI-TRG
商品编号: C368696
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.226克(g)

商品参数

商品概述

APW7172是一款2A、380kHz的异步降压转换器，集成了一个0.18Ω的N沟道功率MOSFET。APW7172采用电流模式控制方案设计，可将4.5V至28V的宽输入电压转换为0.92V至19V的可调输出电压，以实现出色的输出电压调节。 APW7172在单一封装中集成了上电复位、软启动、过温保护和限流功能。在关断模式下，电源电流仅为25μA（典型值）。该器件提供SOP - 8和MSOP - 10P封装，使用最少的外部元件和PCB面积，提供了非常紧凑的系统解决方案。

商品特性

宽输入电压范围：4.5V至28V
2A连续输出电流
可调输出电压范围：0.92V至19V
集成0.18Ω高端功率MOSFET
固定380kHz开关频率
使用低ESR输出电容时稳定
内置自举功能二极管
上电复位检测
可编程软启动
过温保护
带频率折返的限流保护
使能/关断功能
提供无铅环保器件（符合RoHS标准）

应用领域

液晶显示器
电视机顶盒
数字用户线路（DSL）
交换机集线器
笔记本电脑

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~28V
	输出电压	920mV~19V
	输出电流	2A
	开关频率	380kHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
