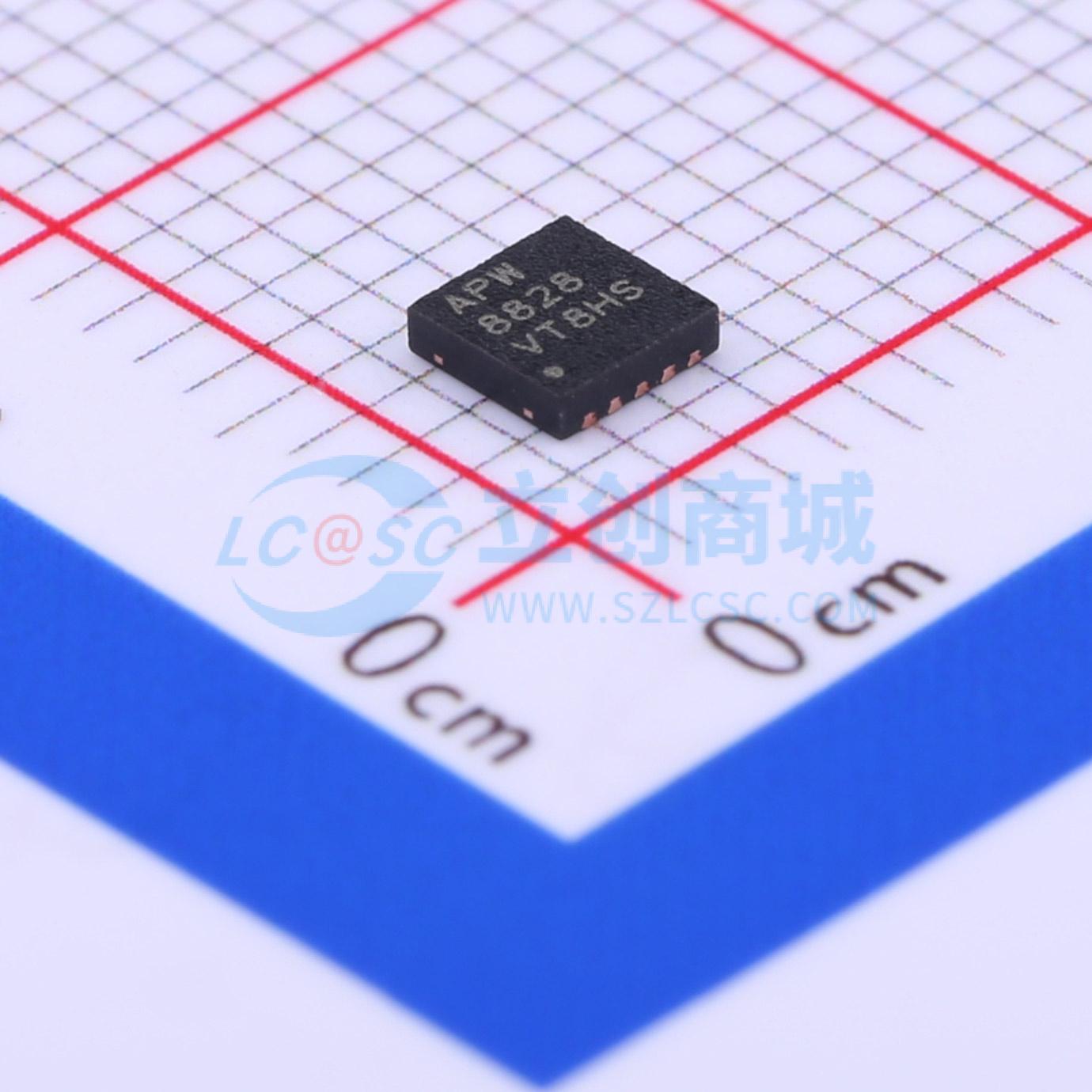

温馨提醒：图片仅供参考，商品以实物为准

APW8828QBI-TRG

高性能笔记本PWM控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: APW8828是一款单相恒定导通时间同步PWM控制器,用于驱动N沟道MOSFET。该芯片可以将高电压转换为低电压,适用于笔记本电脑等设备。它具有优秀的瞬态响应和精确的直流输出电压,在PFM和PWM模式下都能提供稳定的性能。
品牌名称: ANPEC(茂达电子)
商品型号: APW8828QBI-TRG
商品编号: C368698
商品封装: TDFN-10-EP(3x3)
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

单相、恒定导通时间、同步PWM控制器，可驱动N沟道MOSFET。在笔记本电脑中，将高电压降压以生成低电压芯片组或RAM电源。在PFM或PWM模式下，均能提供出色的瞬态响应和精确的直流电压输出。在脉冲频率模式（PFM）下，通过负载调制开关频率，在轻载到重载范围内实现极高效率。在PWM模式下，转换器近乎以恒定频率工作，以满足低噪声要求。具备精确的正电流限制、输出欠压和输出过压保护功能，非常适合笔记本电脑应用。上电复位功能可监控VCC引脚电压，防止上电期间误操作。拥有1ms数字软启动功能，并内置集成式输出放电方法以实现软停止。内部集成的软启动功能可通过可编程压摆率提升输出电压，以降低启动电流。软停止功能可通过控制反向电感电流主动对输出电容进行放电。采用10引脚TDFN 3x3封装。

商品特性

输出电压可在+0.7V至+5.5V范围内调节
参考电压为0.7V
精度为±1%
过温保护
输入电池电压范围为+1.8V至±28V
VCC引脚具备上电复位监控功能
出色的线路和负载瞬态响应
PFM模式可提高轻载效率
可从4个预设值中选择PWM频率
集成MOSFET驱动器
集成自举正向P沟道MOSFET
可调节的集成软启动和软停止功能
可选择强制PWM或自动PFM/PWM模式
电源正常监控
70%欠压保护
±125%过压保护
可调节电流限制保护 - 使用检测低端MOSFET的RDS(ON)
过温保护
TDFN-10 3x3封装
提供无铅环保器件（符合RoHS标准）

应用领域

笔记本电脑
平板电脑
手持式便携式一体电脑

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	1.8V~28V
	输出电压	700mV~5.5V
	输出电流	25A
	开关频率	290kHz~430kHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	可调
