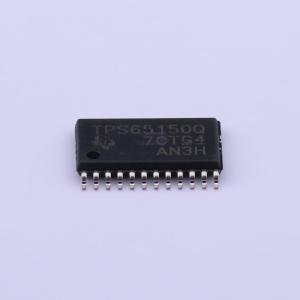

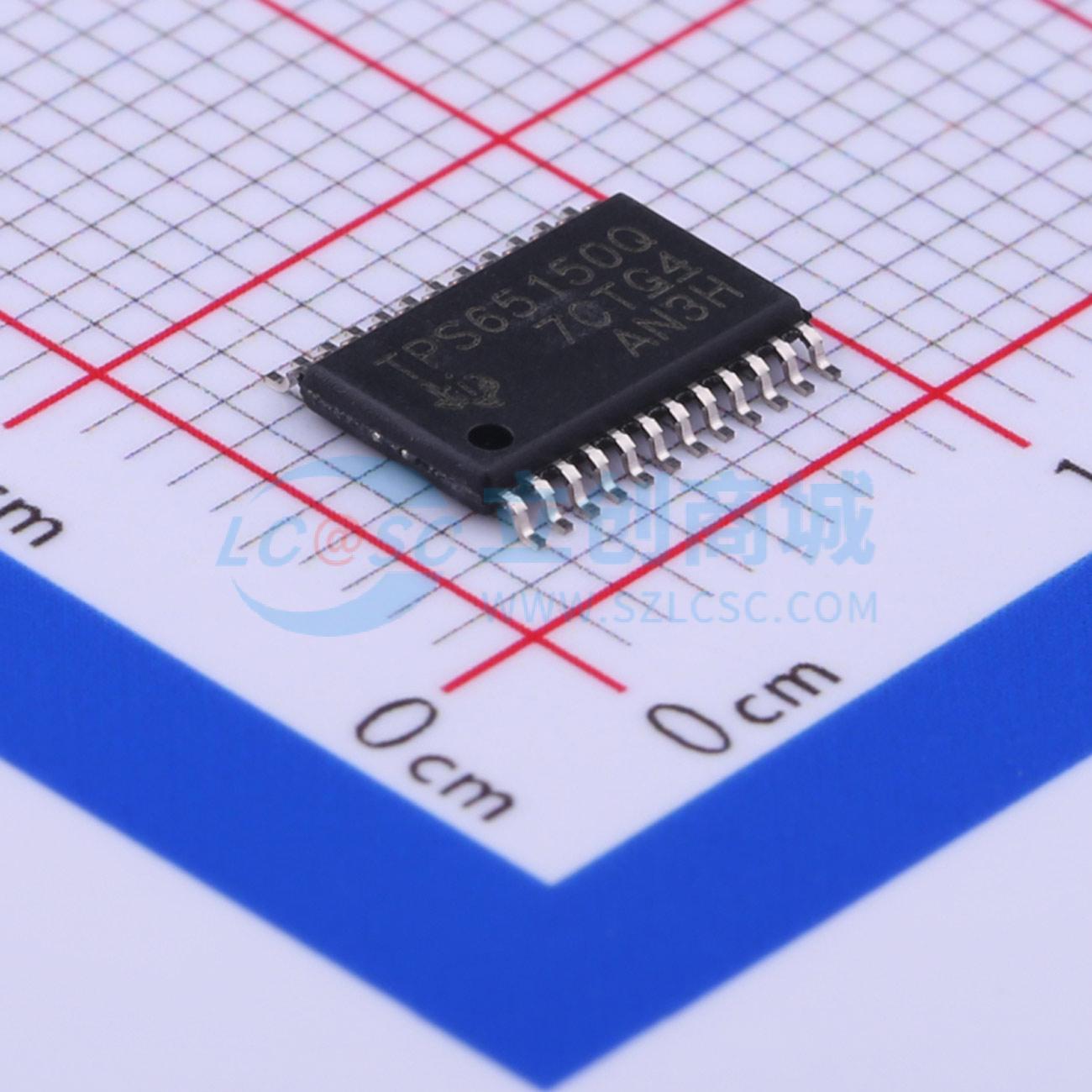

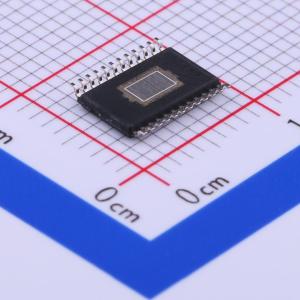

TPS65150QPWPRQ1

描述: TPS65150-Q1 具有集成 VCOM 缓冲器的汽车类、紧凑型 LCD 偏置电源
品牌名称: TI(德州仪器)
商品型号: TPS65150QPWPRQ1
商品编号: C368610
商品封装: HTSSOP-24
包装方式: 编带
商品毛重: 0.14克(g)

商品参数

商品概述

TPS65150-Q1是一款用于汽车LCD应用的集成电源。该器件集成了一个用于源极电压的升压转换器和两个用于栅极电压的稳压可调电荷泵驱动器。为降低外部成本、提高图像质量并减少残影，该器件还包含一个VCOM缓冲器和一个栅极电压整形功能。该器件设计用于在1.8 V至6 V的电源电压下工作，非常适合使用3.3 V或5 V固定输入电压轨的汽车LCD应用。 VGL和VGH的可调上电时序使该器件能够针对各种显示屏进行优化。为防止系统故障，TPS65150-Q1集成了一个可调关断锁存功能。该器件会监控输出（V(VS)、V(VGL)、V(VGH)）；一旦其中一个输出在超过可调故障延迟时间后低于其电源正常阈值，器件就会进入关断状态。

商品特性

符合AEC-Q100标准：
- 器件温度等级1：结温范围为-40°C至125°C
- 根据AEC - Q100-002的器件HBM ESD分类
- 根据AEC - Q100-011的器件CDM ESD分类
输入电压范围：1.8 V至6 V
V(VS)升压转换器
- 最高15 V输出电压 - 输出电压精度<1%
- 2 A开关电流限制
保护功能
- 失调保护
- 过压保护
- 可调故障检测时序
- 热关断
带外露散热焊盘的24引脚TSSOP封装

应用领域

尺寸约为4英寸至17英寸的LCD显示屏
汽车信息娱乐系统和仪表盘
汽车导航系统
后排娱乐系统
智能后视镜

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	1.8V~6V
	静态电流(Iq)	25uA
	开关频率	1.2MHz

	属性	参数值
	工作温度	-40℃~+125℃
	功能类型	升压；反相
	输出电流(Iout)	20mA
