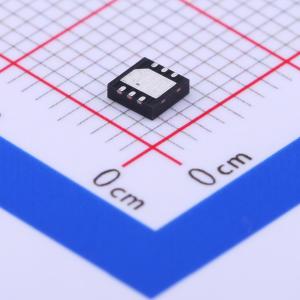

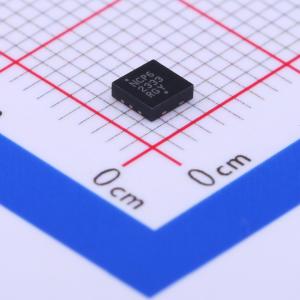

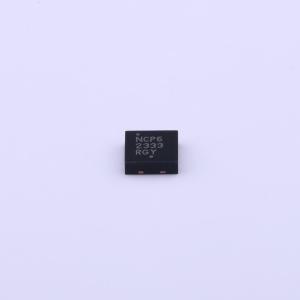

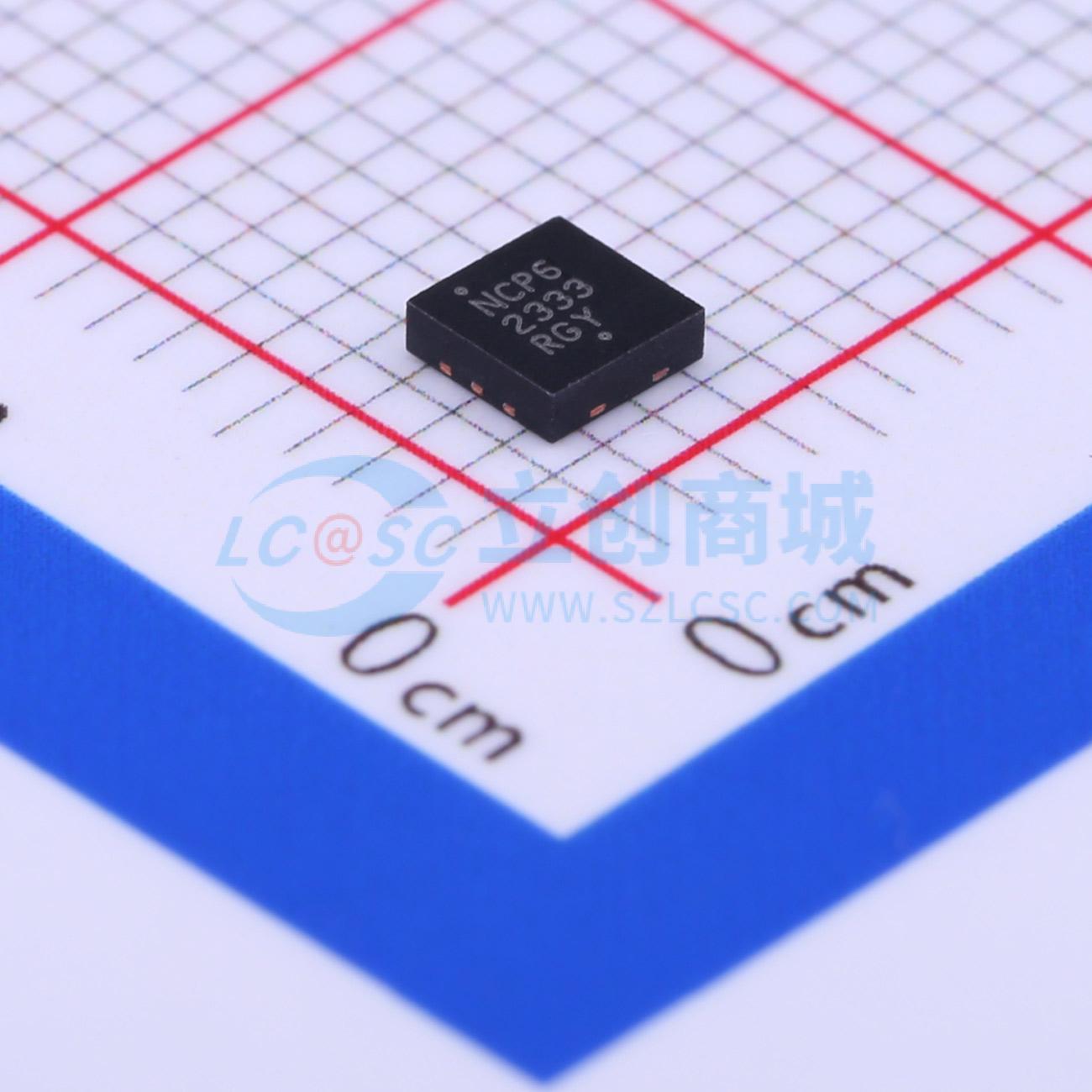

NCP623MN-33R2G
输入12V 输出3.3V 150mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP623MN-33R2G
- 商品编号
- C368616
- 商品封装
- DFN-6(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.118克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 12V | |
| 输出电压 | 3.3V | |
| 输出电流 | 150mA | |
| 电源纹波抑制比(PSRR) | 70dB@(1kHz) | |
| 压差 | 230mV@(100mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 170uA | |
| 噪声 | 25uVrms | |
| 特性 | 过热保护；短路保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
NCP623/NCV8623低压差线性稳压器可提供高达150 mA的输出电流，典型压差为180 mV。随着电池使用寿命的缩短，这种低压差特性有助于在更长时间内维持稳定的输出电压。 对于便携式应用等对噪声性能和空间要求较高的噪声敏感环境而言，它是理想之选。其典型输出噪声电压规格为25 μV_RMS。该器件的另一项降噪特性是，它能够过滤电源上的突变信号，在1.0 kHz时，典型直流纹波抑制比为 -90 dB和 -70 dB。 NCP623设计用于搭配极低ESR电容（如目前行业中常见的陶瓷电容）使用。 热关断和短路保护等附加特性有助于实现稳健的系统设计。
商品特性
- 极低静态电流：开启且无负载时为170 μA，关闭且无负载时为100 nA
- 极低压差：输出电流为100 mA时，典型值为137 mV
- 搭配外部旁路电容（<10 nF）时噪声极低，在100 Hz至100 kHz范围内典型值为25 μV_RMS
- 内置热关断功能
- 极高的线性调整率，典型值为 -90 dB
- 纹波抑制比：1.0 kHz时为 -70 dB
- 线性瞬态响应：ΔV_in = 3.0 V时为1.0 mV
- 极高的负载调整率，ΔI_out = 150 mA时典型值为20 mV
- 提供多种输出电压
- 逻辑电平开/关控制（TTL - CMOS兼容）
- 输出电容ESR范围为0 Ω至3.0 Ω
- 采用NCV前缀，适用于汽车及其他有独特场地和控制变更要求的应用；符合AEC - Q100标准且具备PPAP能力
- 这些器件无铅、无卤素/无溴化阻燃剂，符合RoHS标准
应用领域
- 所有便携式系统、电池供电系统、移动电话、无线电控制系统、玩具和低压系统
