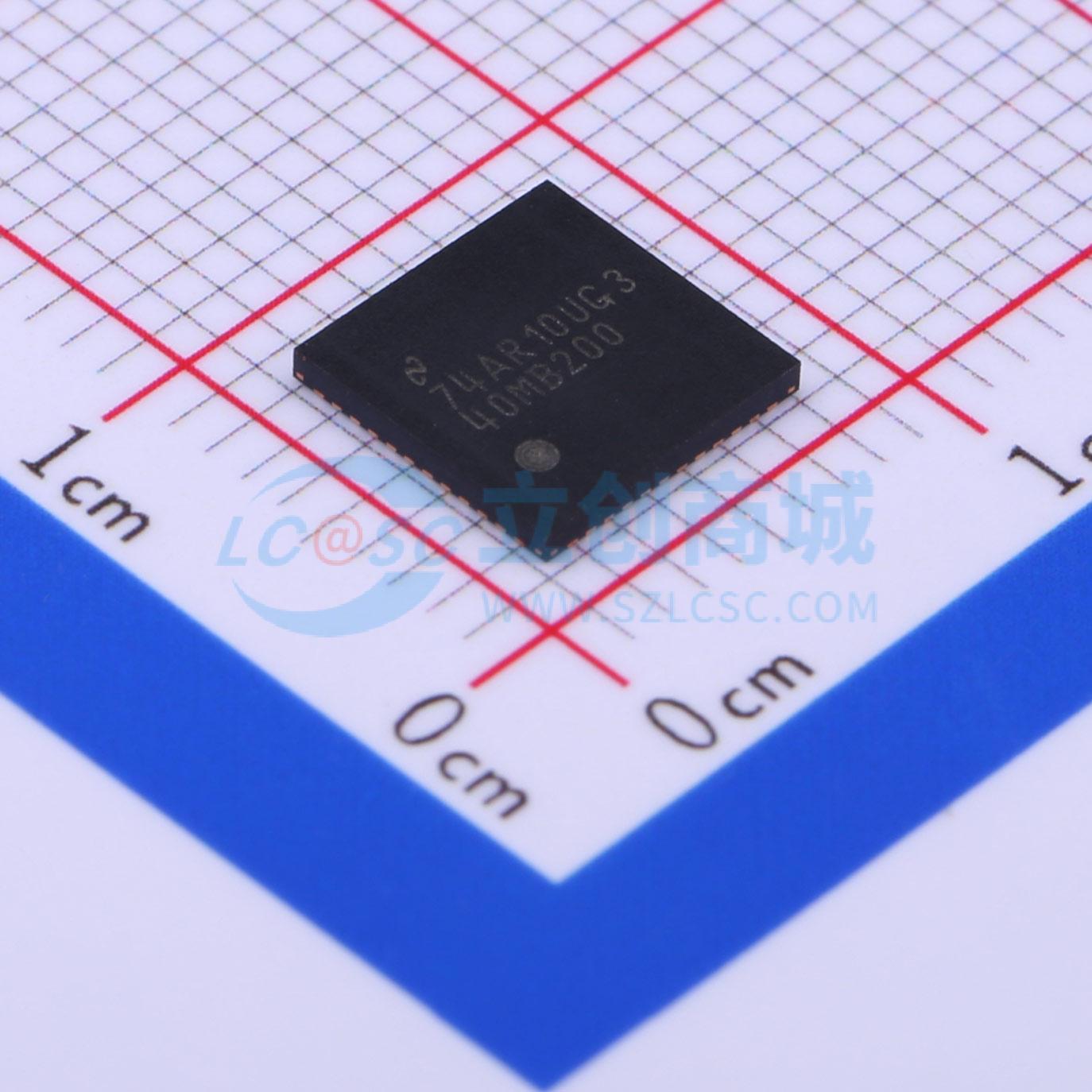

温馨提醒：图片仅供参考，商品以实物为准

DS40MB200SQ/NOPB

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DS40MB200 具有发送预加重和接收均衡功能的双路 4.0Gbps 2:1/1:2 CML 多路复用器/缓冲器
品牌名称: TI(德州仪器)
商品型号: DS40MB200SQ/NOPB
商品编号: C368609
商品封装: WQFN-48-EP(7x7)
包装方式: 编带
商品毛重: 0.46克(g)

商品参数

商品概述

DS40MB200 器件是一款双路信号调理 2:1 多路复用器（MUX）和 1:2 扇出缓冲器，专为背板冗余应用而设计。信号调理功能包括连续时间线性均衡（CTLE）和可编程输出预加重，可将 FR4 背板中的数据通信速率提升至 4 Gbps。每个输入级都有一个固定均衡器，用于减少电路板走线产生的码间干扰失真。所有输出驱动器都有四个可选的预加重级别，以补偿长 FR4 背板的传输损耗并减少确定性抖动。线路侧和交换侧驱动器的预加重级别可独立控制。从交换侧输入到交换侧输出的内部回环路径支持系统全速测试。所有接收器输入均通过内部 100 Ω 差分终端电阻进行端接。所有驱动器均通过内部 50 Ω 电阻连接至 VCC。

商品特性

1 Gbps 至 4 Gbps 低抖动运行
固定输入均衡
可编程输出预加重
交换侧和线路侧预加重独立控制
可编程交换侧回环模式
片上端接
3.3 V 电源
6 kV HBM 静电放电（ESD）等级
48 引脚无引线 WQFN 封装（7 mm×7 mm）
工作温度范围：0℃ 至 +85℃

应用领域

背板或电缆驱动器
冗余和信号调理应用
10 吉比特附件单元接口（XAUI）

	属性	参数值
	商品目录	信号缓冲器/中继器/分配器
	类型	缓冲器；多路复用器
	输入类型	CML
	输出类型	CML
	工作电压	3.135V~3.465V

	属性	参数值
	通道数	-
	数据速率	4Gbps
	延迟时间	-
	输入电容	-
	工作温度	-40℃~+85℃
