温馨提醒：图片仅供参考，商品以实物为准

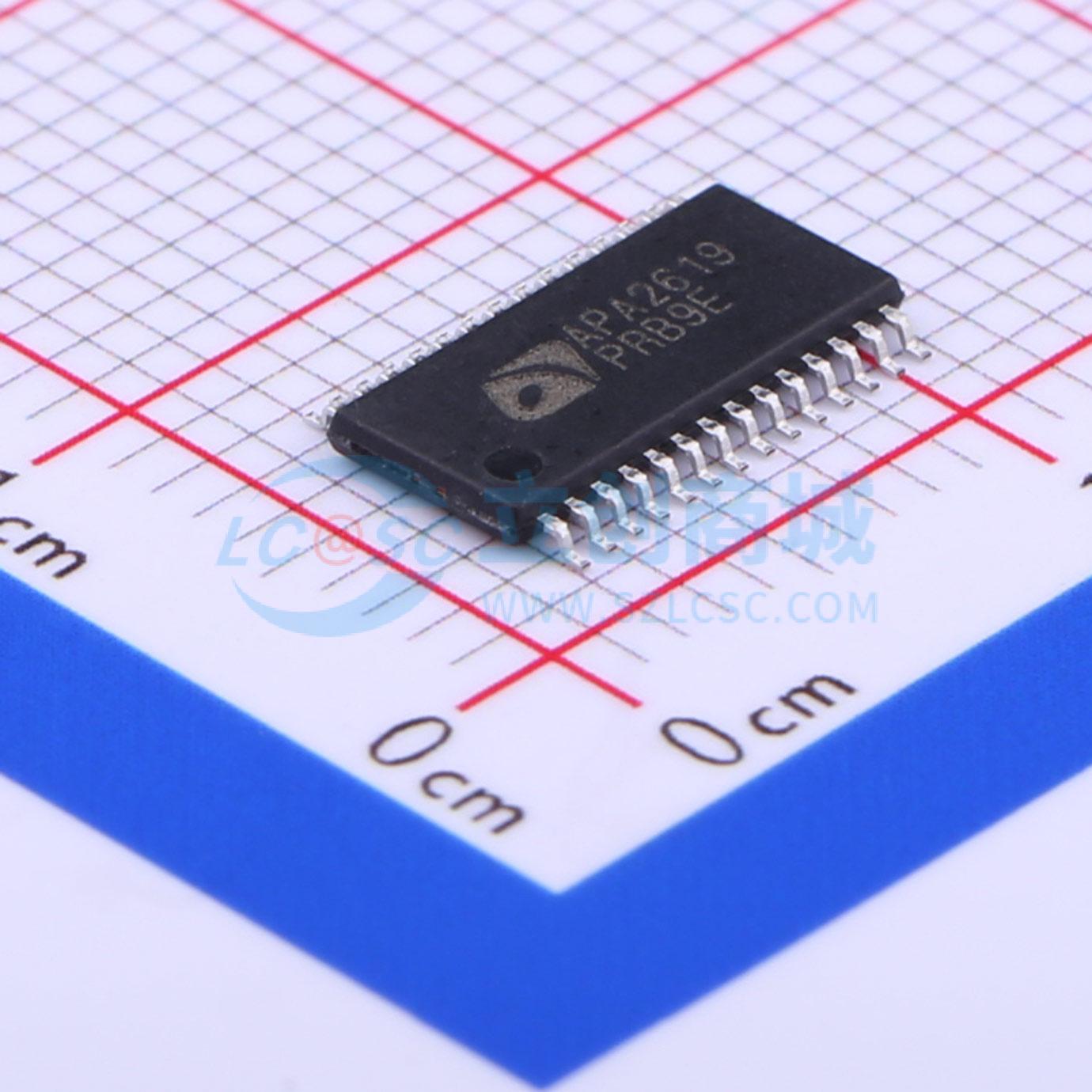

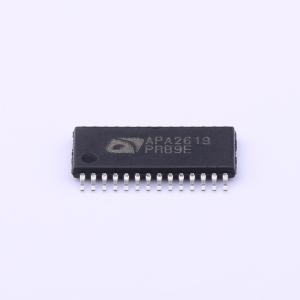

APA2619RI-TRG
APA2619RI-TRG
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- ANPEC(茂达电子)
- 商品型号
- APA2619RI-TRG
- 商品编号
- C368574
- 商品封装
- TSSOP-28-EP
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出功率 | - |
商品概述
APA2619是一款立体声、高效的D类音频放大器，提供TSSOP-28P和QFN4x4-28引脚封装。 与传统的AB类功率放大器相比，D类功率放大器效率更高。无滤波器的D类架构省去了外部低通滤波器。内部增益设置可减少外部元件数量，为灵活应用，增益可通过增益控制引脚（GAIN0和GAIN1）设置为20、26、32、36dB四个档位。当输出信号超过扬声器额定限制时，功率限制功能可保护扬声器。 集成D类功率放大器是提高功率效率和降低总体物料清单成本的最佳解决方案。工作电压范围为8V至26V。在VDD = 16V时，APA2619功率放大器能够驱动8Ω扬声器输出15W功率，还具备热保护和过流保护功能，也能检测直流信号，防止损坏扬声器音圈。
商品特性
- 电源电压为8 - 26V
- D类工作模式无需散热片，降低电源要求
- 20、26、32、36dB四档增益设置
- 在16V电源、10%总谐波失真加噪声（THD+N）条件下，每通道可向8Ω负载输出15W功率
- 在13V电源、10% THD+N条件下，每通道可向8Ω负载输出10W功率
- 在16V电源、10% THD+N条件下，可向4Ω单声道负载输出30W功率
- 可调功率限制功能及直流保护
- 具备自动恢复选项的热保护和过流保护
- 带散热焊盘的TSSOP - 28P封装
- 带散热焊盘的QFN4x4 - 28封装
应用领域
- 液晶显示器、电视
- 一体式投影仪
