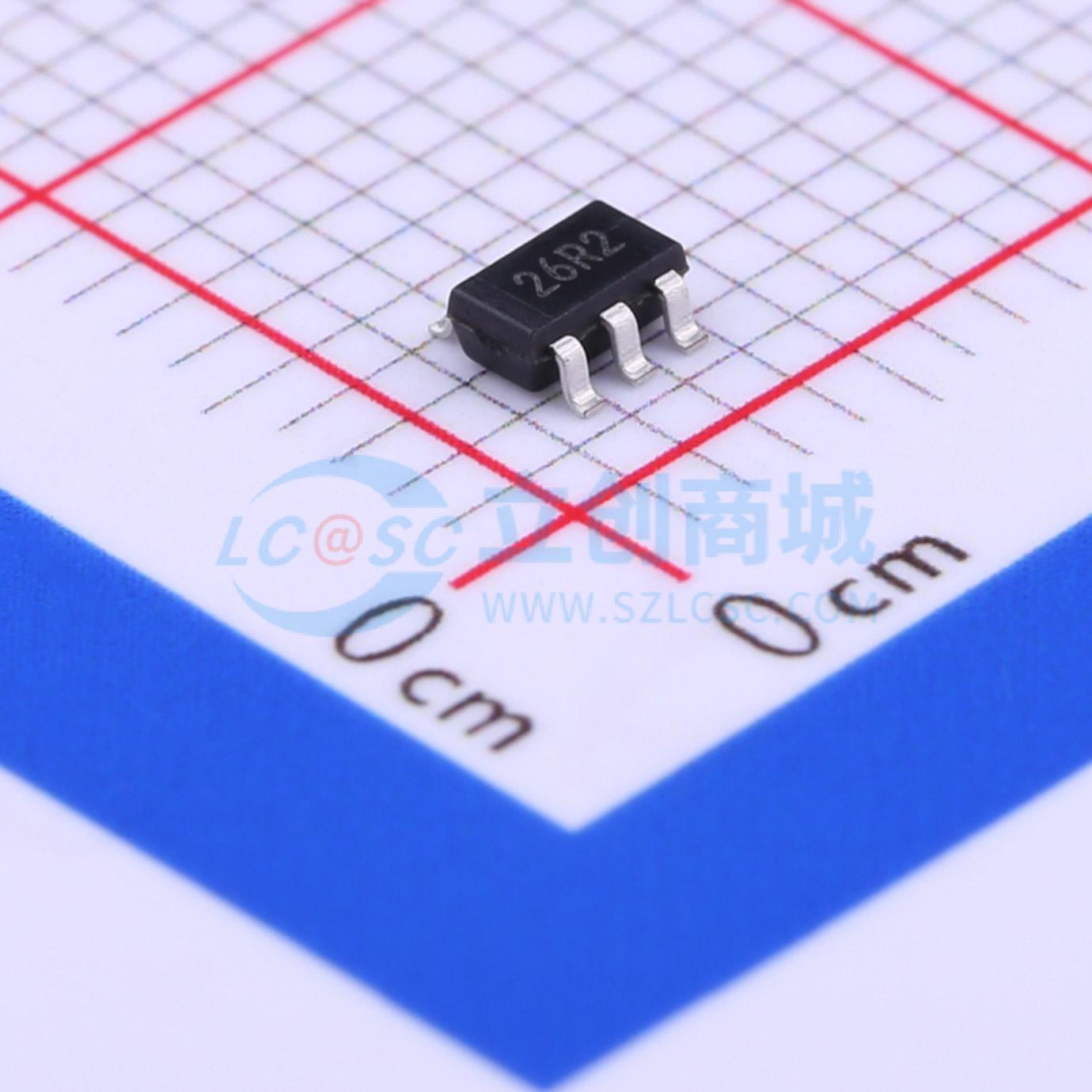

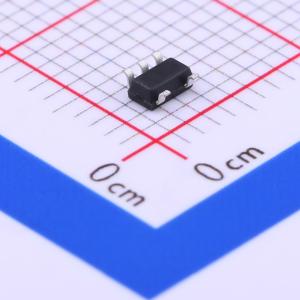

温馨提醒：图片仅供参考，商品以实物为准
APL5326BI-TRG
ADJ 输入6V 输出1.25V~5.5V 300mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- ANPEC(茂达电子)
- 商品型号
- APL5326BI-TRG
- 商品编号
- C368585
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
- 立创商城设计参考
- LDO-(1)电源输入7V以内-(2)输出0.1A~1A方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 6V | |
| 输出电压 | 1.25V~5.5V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 40dB@(10kHz) | |
| 压差 | 650mV@(300mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 160uA | |
| 噪声 | 160uVrms | |
| 特性 | 过流保护；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
APL5326是一款P沟道低压差线性稳压器，仅需3至6V的单输入电压，即可提供高达300mA的电流以设置输出电压。它还能与低ESR陶瓷电容配合使用，非常适合用于笔记本电脑和手机等电池供电的应用。在300mA负载下，典型压差仅为300mV。 具有折返式限流和热关断功能，可保护器件免受电流过载和过热的影响。APL5326采用SOT23 - 5封装。
商品特性
- 宽工作电压：3~6V
- 低压差：300mV（典型值）@300mA
- 保证300mA输出电流
- 可调输出电压：1.25~5.5V
- 带折返电流的限流保护
- 过温保护
- 与低ESR陶瓷电容配合稳定工作
- SOT - 23 - 5封装
- 提供无铅环保器件（符合RoHS标准）
应用领域
- 手机
- 便携式和电池供电设备
- 笔记本电脑和个人电脑
