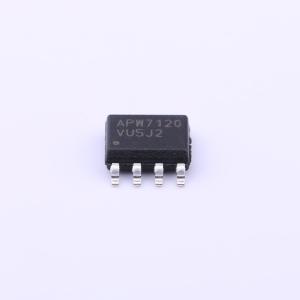

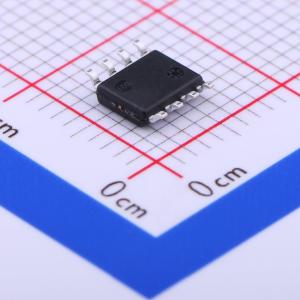

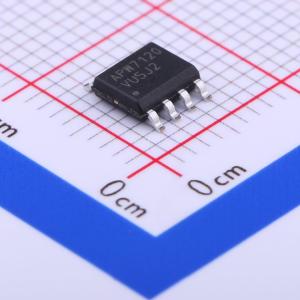

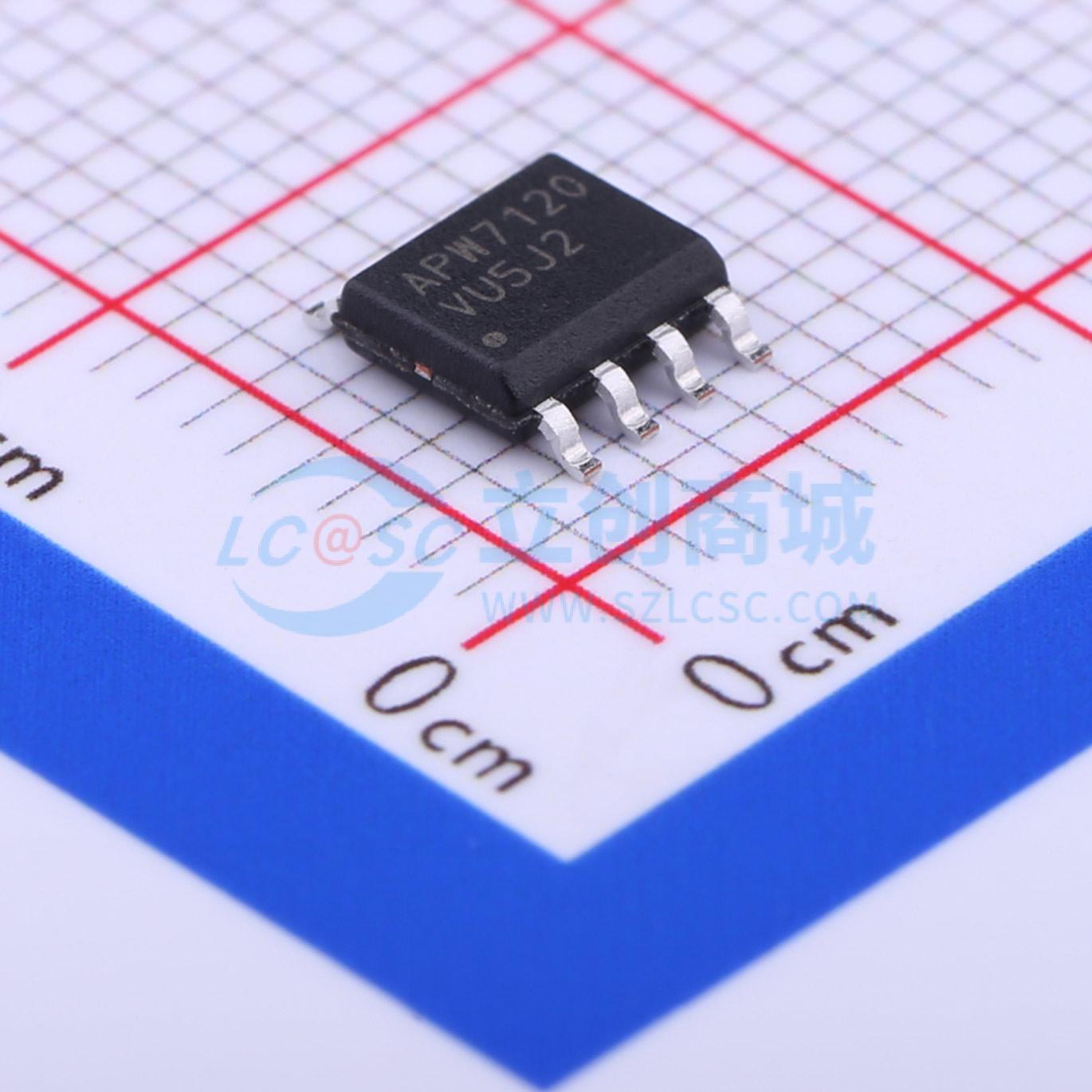

APW7120KE-TRG
5V至12V输入，同步降压PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- APW7120是一款固定300kHz频率、电压模式、同步PWM控制器,适用于单5~12V或双电源电压。它驱动两个低成本N沟道MOSFET,提供出色的负载瞬态调节。内置反馈补偿、过压保护、欠压保护和过流保护等功能。
- 品牌名称
- ANPEC(茂达电子)
- 商品型号
- APW7120KE-TRG
- 商品编号
- C368553
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.221克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~13.2V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 300kHz | |
| 工作温度 | -20℃~+70℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | - | |
| 输出类型 | - |
商品概述
采用单 5~12V 电源电压或双电源电压工作，驱动两个低成本 N 沟道 MOSFET
- 自适应直通保护
- 内置反馈补偿
- 电压模式 PWM 控制
- 占空比 0~100%
- 快速瞬态响应
- ±2%精度的 0.8V 参考电压
- 过线、负载调节和工作温度范围
- 可编程过流保护，利用低端 MOSFET 的 RDS(ON) • 打嗝模式欠压保护 • 118%过压保护 • 可调输出电压 • 转换器尺寸小
- 300kHz 恒定开关频率
- 小型 SOP - 8 封装 • 内置数字软启动 • 使用外部 MOSFET 进行关断控制 • 提供无铅和环保器件（符合 RoHS 标准）
APW7120 是一款固定 300kHz 频率、电压模式的同步 PWM 控制器。该器件驱动两个低成本 N 沟道 MOSFET，设计用于单 5~12V 或双电源电压工作，为负载瞬变提供出色的调节性能。
APW7120 将控制、监测和保护功能集成到一个 8 引脚封装中，提供低成本且完美的电源解决方案。
上电复位 (POR) 电路监测 VCC 电源电压，防止逻辑控制错误。内部 0.8V 参考电压可提供低至 0.8V 的输出电压，适用于更多应用。内置固定软启动间隔的数字软启动功能可防止输出电压过冲，并限制输入电流。控制器的过流保护通过监测低端 MOSFET 的 RDS(ON) 上的电压降来监测输出电流，无需使用电流检测电阻。额外的欠压和过压保护功能通过监测 FB 引脚电压来实现短路和过压保护。过流保护会循环执行软启动功能，直到检测到 4 次过流事件。
使用开漏器件将 OCSET 引脚电压拉低并保持在 0.15V 以下可关断控制器。
商品特性
- 采用单 5~12V 电源电压或双电源电压工作
- 驱动两个低成本 N 沟道 MOSFET
- 自适应直通保护
- 内置反馈补偿
- 电压模式 PWM 控制
- 占空比 0~100%
- 快速瞬态响应
- ±2%精度的 0.8V 参考电压
- 过线、负载调节和工作温度范围
- 可编程过流保护，利用低端 MOSFET 的 RDS(ON)
- 打嗝模式欠压保护
- 118%过压保护
- 可调输出电压
- 转换器尺寸小
- 300kHz 恒定开关频率
- 小型 SOP - 8 封装
- 内置数字软启动
- 使用外部 MOSFET 进行关断控制
- 提供无铅和环保器件（符合 RoHS 标准）
应用领域
- 主板
- 显卡
- 高达 20A 的大电流 DC - DC 转换器
