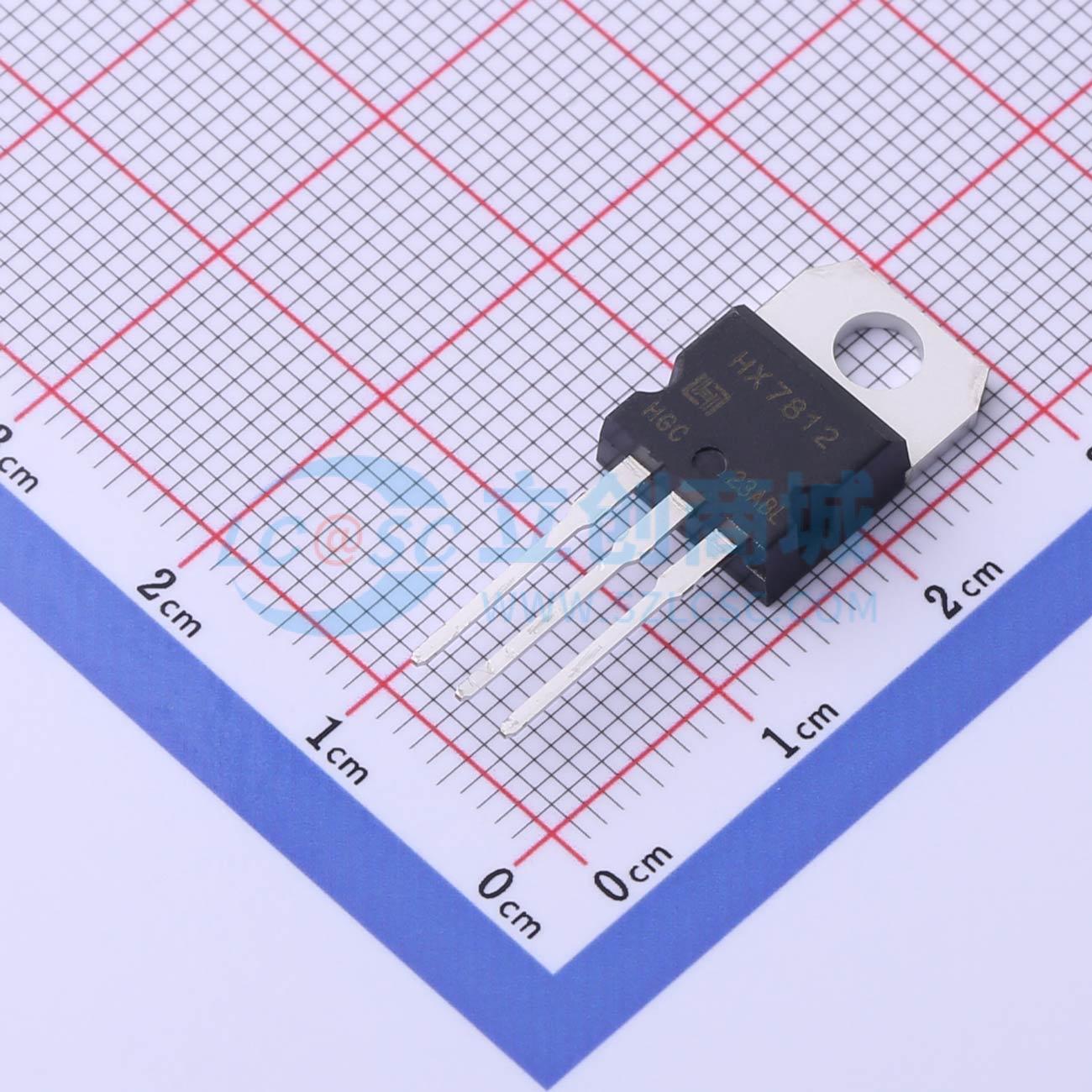

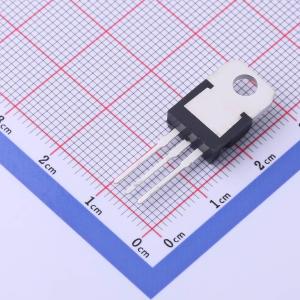

HX7812CTG

双极型线性集成电路三端1A正电源稳压电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 1.2A 宽输入电压固定电压稳压器固定电压稳压器 HX78xx系列是三端正电源稳压电路，它的封装形式为T0-263T0-220。它有一系列固定的电压输出，应用非常的广泛。每种类型由于内部电流的限制，以及过热保护和安全工作区的保护，使它基本上不会损坏。
品牌名称: HGC(深圳汉芯)
商品型号: HX7812CTG
商品编号: C2977113
商品封装: TO-220-3
包装方式: 管装
商品毛重: 2.8克(g)

商品参数

商品概述

HX78xx系列是三端正电源稳压电路，它的封装形式为T0-263T0-220。它有一系列固定的电压输出，应用非常的广泛。每种类型由于内部电流的限制，以及过热保护和安全工作区的保护，使它基本上不会损坏。如果能够提供足够的散热片，它们就能够提供大于1A的输出电流。虽然是按照固定电压值来设计的，但是当接入适当的外部器件后，就能能获得各种不同的电压和电流。

商品特性

最大输出电流为1A
输出电压为5V、6V、8V、9V、10V、12V、15V、18V、24V
热过载保护
短路保护
输出晶体管安全工作区保护

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 5 个)

个

起订量：5 个50个/管

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	35V
	输出电压	12V
	输出电流	1A
	电源纹波抑制比(PSRR)	71dB@(120Hz)
	压差	2V@(1A)

	属性	参数值
	静态电流(Iq)	5.1mA
	噪声	76uV
	特性	短路保护；过热保护
	工作温度	0℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
