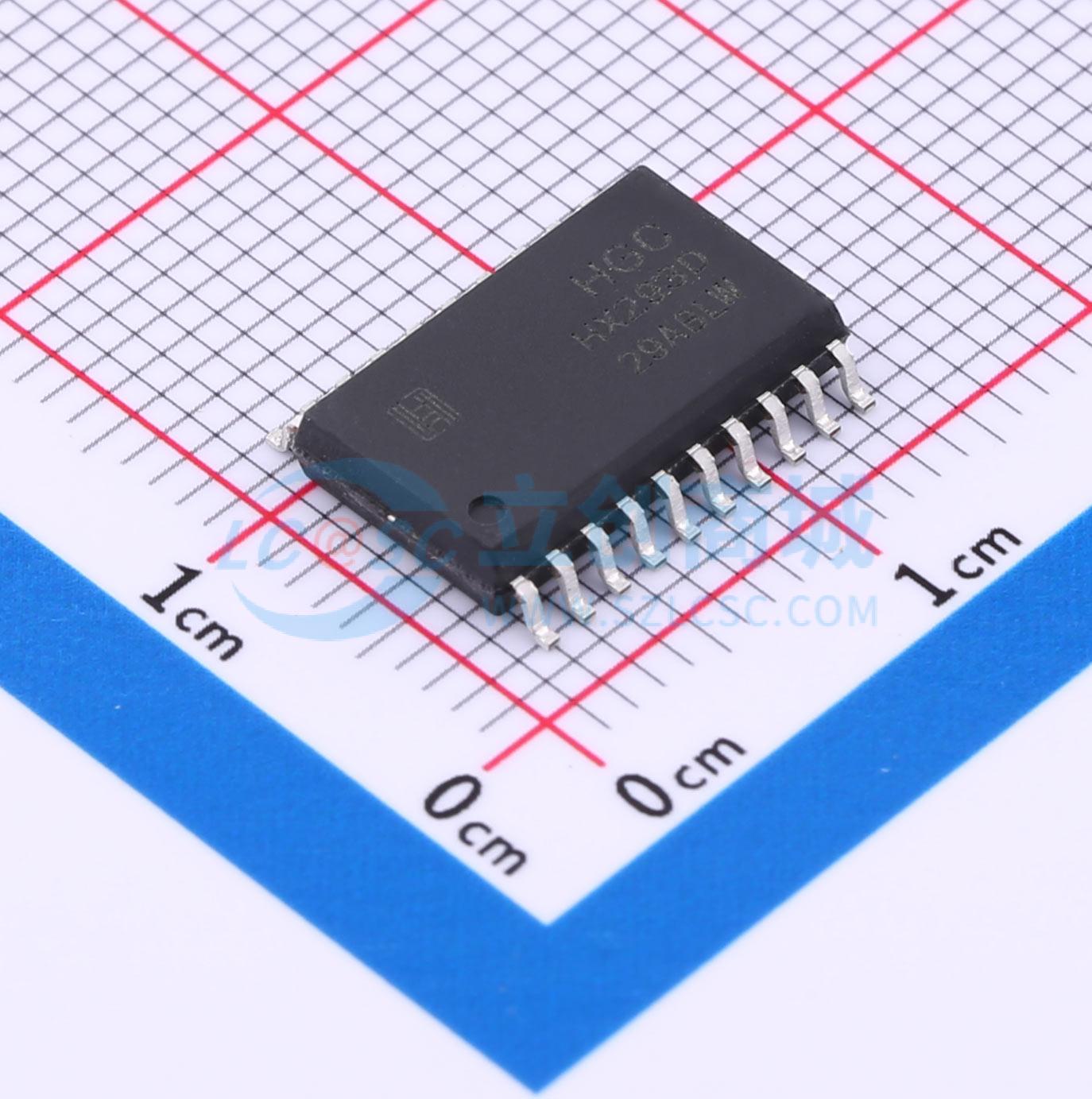

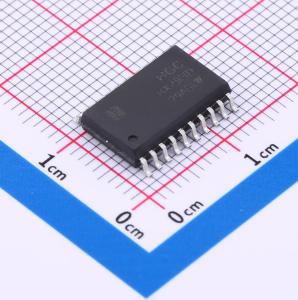

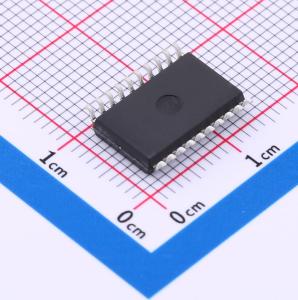

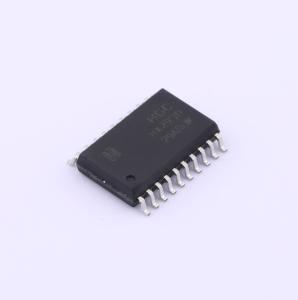

HX293DDRG
步进电机驱动芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 大电流，半步四相电机驱动器，双向驱动电流可达600mA，使用电压为4.5V-36V，用作驱动感性负载的继电器，螺线圈，直流双极性步进电机，以及大电流，大电压感性负载在正电源方面的应用。 每个输入均与TTL兼容。每个输出由一个达林顿管和一个伪达林顿管构成消除交越失真的互补输出级，达林顿管用于拉电流，伪达林顿管用于灌电流。
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- HX293DDRG
- 商品编号
- C2977117
- 商品封装
- SOP-20
- 包装方式
- 编带
- 商品毛重
- 0.85克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 4.5V~7V | |
| 电机驱动电压(Vm) | 4.5V~36V | |
| 输出电流 | 600mA | |
| H桥数量 | 2 | |
| 驱动类型 | 双极驱动 |
| 属性 | 参数值 | |
|---|---|---|
| 步长细分 | 2 | |
| 接口类型 | - | |
| 集成开关 | 是 | |
| 导通电阻 | - | |
| 工作温度 | 0℃~+70℃ | |
| 功能特性 | 过温保护 |
商品概述
HX293D/DD是一款大电流、半步进四相电机驱动器，双向驱动电流可达600mA，工作电压范围为4.5V至36V，适用于驱动感性负载，如继电器、螺线管、直流双极性步进电机，以及需要大电流、高电压正电源驱动的感性负载应用。每个输入引脚均与TTL电平兼容。每个输出级由一个达林顿晶体管和一个伪达林顿晶体管组成，构成互补输出结构以消除交越失真；达林顿管用于提供拉电流，伪达林顿管用于吸收灌电流。使能引脚EN1控制输出引脚3和6，EN2控制输出引脚11和14。一个输入引脚控制一个对应的输出引脚。当使能引脚为高电平时，对应通道工作，输出相位与输入相对应；当使能引脚为低电平时，对应通道关断并呈现高阻态。配合输入信号，每对输出通道可用于驱动一个全步进且方向可逆的螺线管或电机。芯片的开关驱动频率最高可达5kHz。HX293D采用DIP16封装，中间有4个GND引脚用于散热。HX293DD采用SOP20封装。除非特殊说明，VS = 24V；Vss = 5V，Tj = 25℃。汉芯半导体产品未获得相关高风险领域应用之许可，汉芯半导体将不承担产品在这些领域应用造成的后果。
商品特性
- 宽工作电压范围（4.5V至36V）
- 每通道600mA输出驱动能力
- 具备EN引脚使能控制功能
- 集成过热保护功能
- 每通道峰值输出电流极限为1A（非持续）
- 逻辑低电平阈值高达1.5V，抗干扰能力强
- 内置钳位二极管
