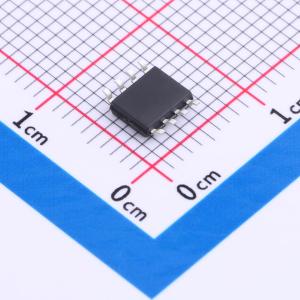

温馨提醒：图片仅供参考，商品以实物为准
HX4871DRG
带关断模式的单声道桥式驱动音频功率放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 3W HX4871是一款3W、单声道AB类音频功率放大器。工作电压2.5-5.5V，以BTL桥接方式，在5V电源供电情况下，可以给4Ω负载提供THD小于10%、平均3.0W的输出功率。在关断模式下，电流典型值小于0.5μA。
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- HX4871DRG
- 商品编号
- C2977120
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.172克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 1.8W×1@8Ω；2.9W×1@4Ω | |
| 总谐波失真+噪声(THD+N) | 0.23% | |
| 静态电流(Iq) | 2mA | |
| 信噪比 | 98dB |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 80dB | |
| 效率 | - | |
| 输入通道数 | - | |
| 功能特性 | 自动静音/免噪音开关；使能/关断功能 | |
| 工作电压 | 2.5V~5.5V | |
| 工作温度 | - |
商品概述
单声道桥式驱动音频功率放大器，在5V电源供电下，可向3Ω负载提供3W连续平均功率，同时总谐波失真小于10%。为节省便携设备能耗，可通过将关断引脚置为高电平进入微功耗关断模式，此时静态电流典型值为0.6μA。该系列放大器专为实现大功率、高保真音频输出而设计，工作电压范围为2.0V～5.0V，所需外部元件少。由于无需输出耦合电容、自举电容及阻抗均衡网络，非常适合低功耗便携系统。此外，还具备热关断保护、单位增益稳定以及外部可设定增益等功能。
商品特性
- 无需输出耦合电容、自举电容及输出阻抗均衡网络
- 单位增益稳定，增益外部设定
- 与LM4861管脚兼容
- 封装形式：SOP-8 / MSOP-8
