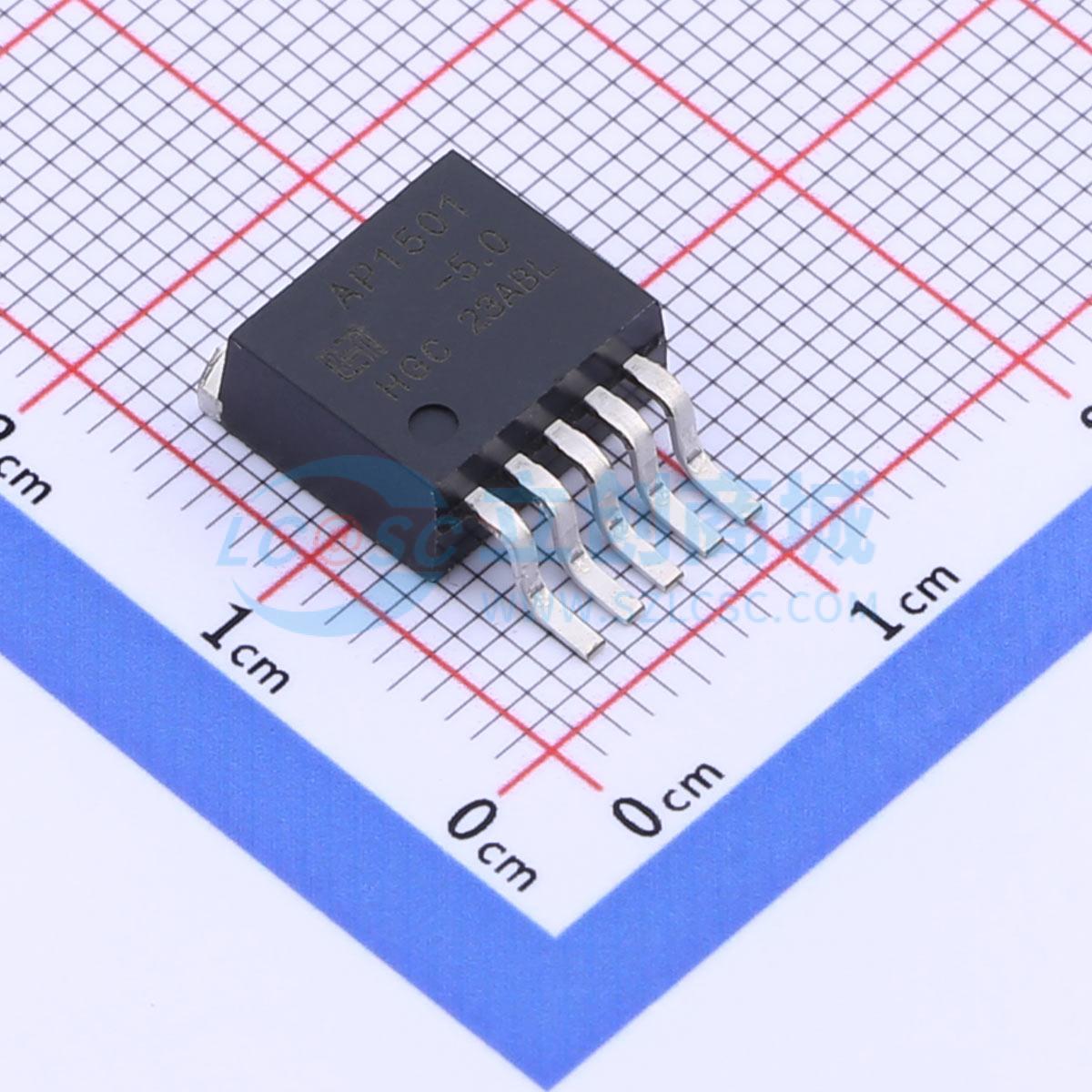

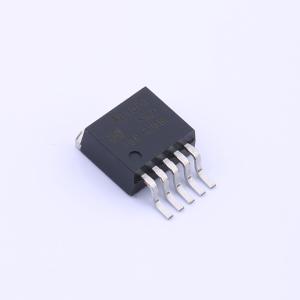

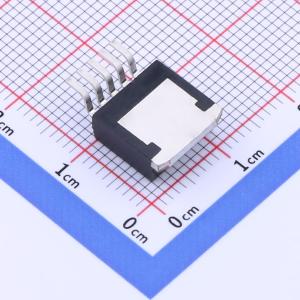

AP1501S-5.0RG
降压型 3A 5V~40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 开关型降压稳压器，仅需 4 个外部组件DC-DC电源芯片
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- AP1501S-5.0RG
- 商品编号
- C2977123
- 商品封装
- TO-263-5
- 包装方式
- 编带
- 商品毛重
- 1.804克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 5V~40V | |
| 输出电压 | 5V | |
| 输出电流 | 3A | |
| 开关频率 | 150kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 2mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 | |
| 功能特性 | 过流保护 |
商品概述
AP1501是一款工作频率固定为150kHz的脉宽调制DC-DC降压稳压器。该器件具备3A的输出电流驱动能力，并具有高效率、低输出纹波以及出色的线性调整率与负载调整率特性。它采用脉宽调制控制架构，支持占空比在0~100%的范围内进行线性调节。芯片内部集成了固定频率振荡器与频率补偿电路，因此外部所需元件数量极少，简化了应用设计。此外，该器件还集成了带迟滞功能的使能控制、过温保护、过流保护以及逐周期过流保护功能。当触发次级过流保护时，芯片内部会启动降频机制，将工作频率从150kHz降低至50kHz。
商品特性
- 输入电压范围：4.5V 至 40V
- 稳压输出选项：3.3V、5V、12V固定输出及输出电压可调版本，可调范围为1.23V 至 37V
- 占空比可调节范围：0~100%
- 最小饱和压降：1.5V
- 固定开关频率：150kHz
- 固定输出电流能力：3A
- 具备带迟滞功能的使能开关控制
- 内置过温保护与过流保护
- 内置频率补偿功能
- 高工作效率、高线性调整率与负载调整率
应用领域
- 液晶显示器
- 液晶电视
- 数码相框
- 电视机顶盒
- 调制解调器
- 电话及网络设备
