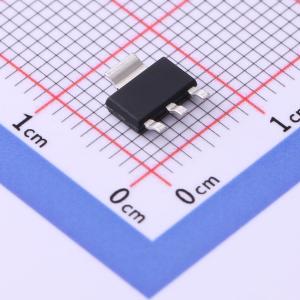

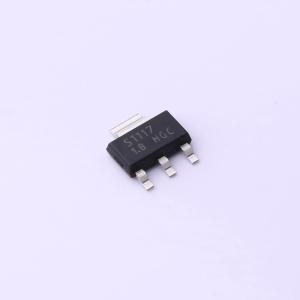

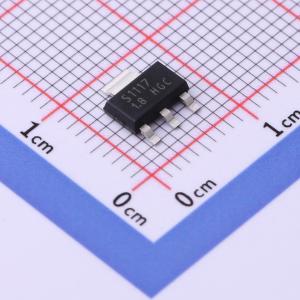

AMS1117-1.8RG

1A LDO稳压器电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 15V耐压 800mA电流低压差线性稳压(LDO)
品牌名称: HGC(深圳汉芯)
商品型号: AMS1117-1.8RG
商品编号: C2977153
商品封装: SOT-223
包装方式: 编带
商品毛重: 0.24克(g)

商品参数

商品概述

AMS1117是一款正电压输出的低压降三端线性稳压电路，在1A输出电流下的压降为1.2V。 AMS1117分为两个版本，固定电压输出版本和可调电压输出版本。固定输出电压1.5V、1.8V、2.5V、3.3V、5.0V和可调版本的电压精度为1%；固定电压的产品输出电压精度为2%。 AMS1117内部集成过热保护和限流电路，适用于各类电子产品。

商品特性

固定输出电压为1.5V、1.8V、2.5V、3.3V、5.0V和可调电压输出版本
可调版本的输出电压精度为1%
固定电压的输出电压精度为2%
低漏失电压：1A输出电流时仅为1.2V
限流功能
过热切断温度范围：-40°C~125°C

应用领域

膝上型电脑，掌上电脑和笔记本电脑
电池充电器
SCSI-II主动终端
移动电话
无绳电话
电池供电系统
便携式设备
开关电源的后置稳压器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 10 个)

个

起订量：10 个2500个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	15V
	输出电压	1.8V
	输出电流	1A
	电源纹波抑制比(PSRR)	75dB@(120Hz)
	压差	1.3V@(1A)

	属性	参数值
	静态电流(Iq)	10mA
	噪声	0.003%Vout
	特性	过热保护；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
