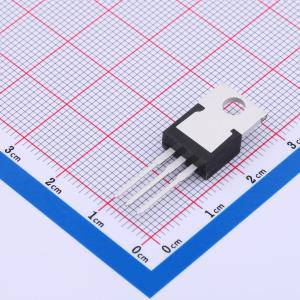

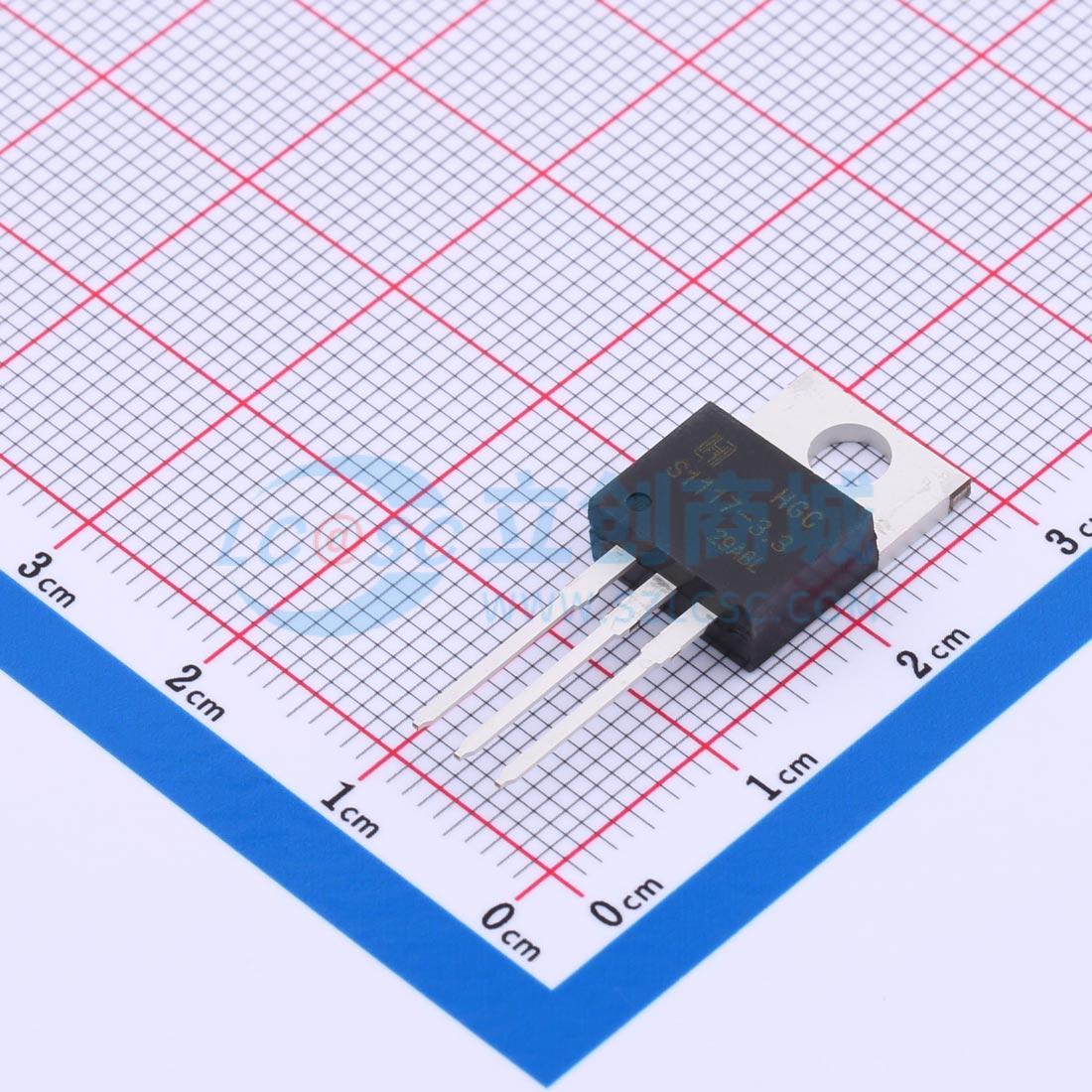

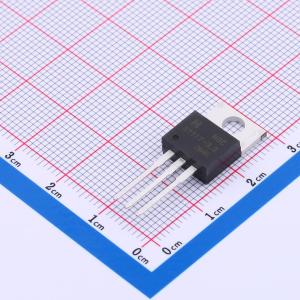

AMS1117T-3.3G

800mA LDO稳压器电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低压差线性稳压器 15V耐压 800MA电流低压差线性稳压(LDO)
品牌名称: HGC(深圳汉芯)
商品型号: AMS1117T-3.3G
商品编号: C2977163
商品封装: TO-220-3
包装方式: 管装
商品毛重: 2.7克(g)

商品参数

商品概述

AMS1117 是一款正电压输出的低压降三端线性稳压电路，在800mA 输出电流下的压降为 1.2V。AMS1117 分为两个版本，固定电压输出版本和可调电压输出版本。固定输出电压1.5V、1.8V、2.5V、3.3V、5.0V 和可调节版本的电压精度为 1%；固定电压为1.2V 的产品输出电压精度为 2%。AMS1117 内部集成过热保护和限流电路，适用于各种类电子产品。

商品特性

固定输出电压为1.5V、1.8V、2.5V、3.3V、5.0V 和可调节版本的电压精度为 1%
固定电压为1.2V 的输出电压精度为 2%
低漏失电压：800mA 输出电流时仅为1.2V
过热切断
限流功能
温度范围： -40°C~125°C

应用领域

膝上型电脑，掌上电脑和笔记本电脑
电池供电系统
SCSI-II 主动终端
便携式设备电池充电器
开关电源的后置稳压器
无绳电话

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	12V
	输出电压	3.3V
	输出电流	800mA
	电源纹波抑制比(PSRR)	75dB@(120Hz)
	压差	1.2V@(800mA)

	属性	参数值
	静态电流(Iq)	10mA
	噪声	0.003%Vout
	特性	过流保护；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
