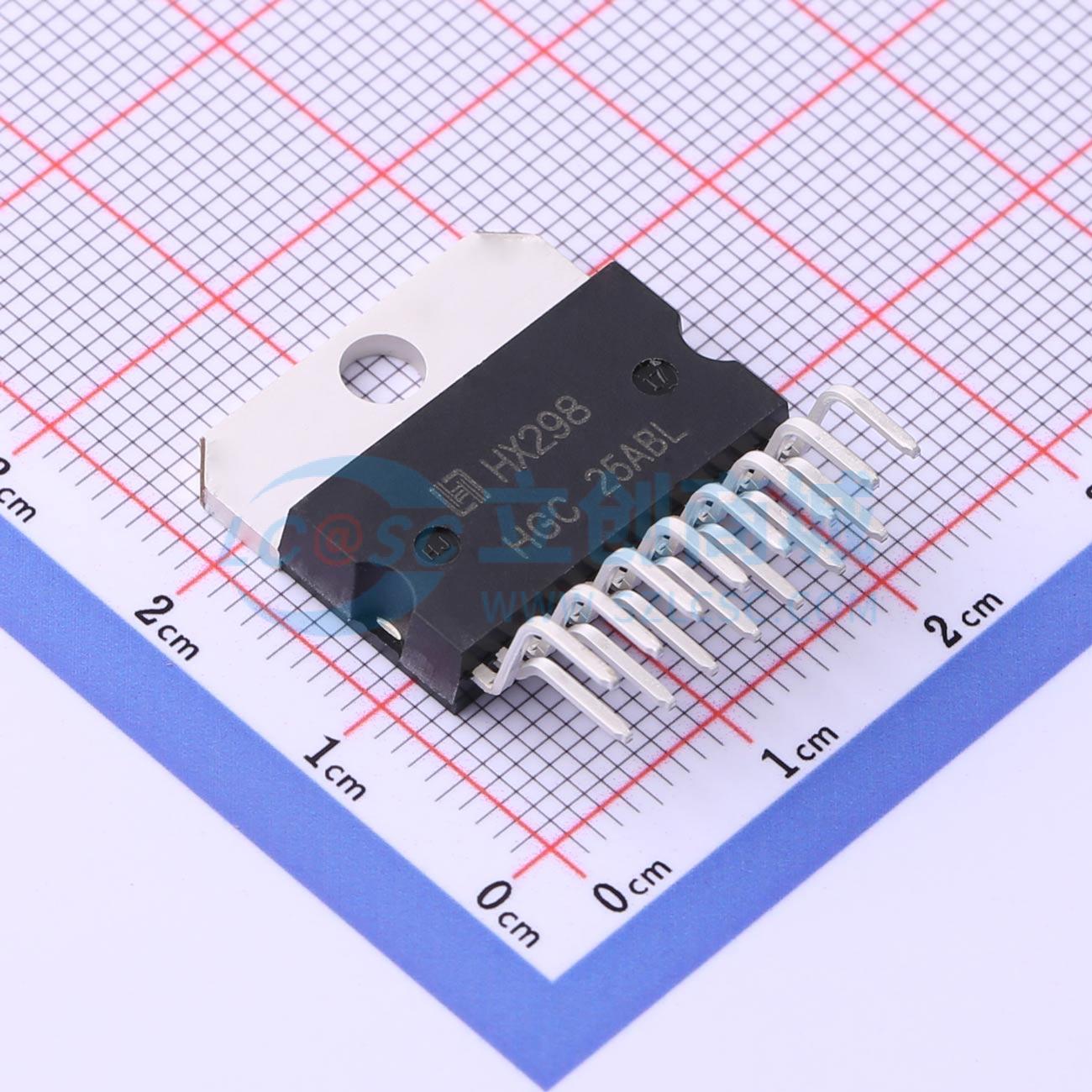

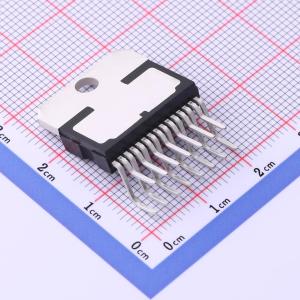

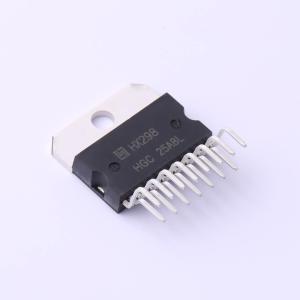

HX298NG
双路全桥式驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HX298N为双全桥式步进电机专用驱动芯片，内部包含4信道逻辑驱动电路，是一种二相和四相步进电机的专用驱动器，可同时驱动2个二相或者1个四相步进电机，内含两个H桥的高压、大电流双全桥式驱动器，接收标准TTL逻辑准位信号，可驱动36V、2A以下的步进电机，且可以直接通过电源来调节输出电压；此芯片可直接由单片机的I/O端口来提供模拟时序信号。有两个使能输入端可分别控制两路H桥工作和截止，每个桥的下端晶体管的发射极相连，并且在外部接一个检测电阻。另一个逻辑电源输入使逻辑电路可工作在较低的电压下。
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- HX298NG
- 商品编号
- C2977115
- 商品封装
- Multiwatt-15
- 包装方式
- 管装
- 商品毛重
- 7.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 4.5V~7V | |
| 电机驱动电压(Vm) | - | |
| 输出电流 | 2A | |
| H桥数量 | 2 | |
| 驱动类型 | 双极驱动 |
| 属性 | 参数值 | |
|---|---|---|
| 步长细分 | - | |
| 接口类型 | - | |
| 集成开关 | 是 | |
| 导通电阻 | - | |
| 工作温度 | - | |
| 功能特性 | 过流保护；过温保护 |
商品概述
HX298N是一款双全桥式步进电机专用驱动芯片，内部集成四通道逻辑驱动电路，适用于驱动二相和四相步进电机，可同时驱动两个二相或一个四相电机。该芯片包含两个高压大电流双全桥驱动器，接收标准TTL逻辑电平信号，能够驱动36V、2A以下的步进电机，并允许通过电源直接调节输出电压。它可由单片机的I/O端口直接提供模拟时序信号。芯片设有两个使能输入端，可分别控制两路H桥的启用与关断。每个桥的下端晶体管发射极相连，并外接一个检测电阻。另设有一个逻辑电源输入，允许逻辑电路在较低电压下工作。HX298N采用Multiwatt15封装。
商品特性
- 工作电压高达36V
- 总直流电流可达4A
- 饱和压降低
- 内置高温保护
- 逻辑“0”输入电压高达1.5V
应用领域
- 电动玩具
- 数币机
