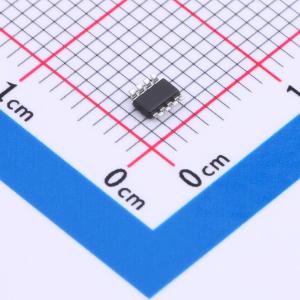

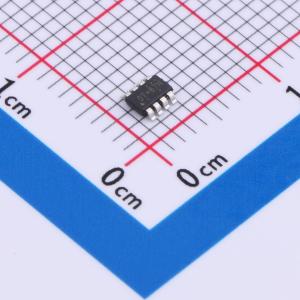

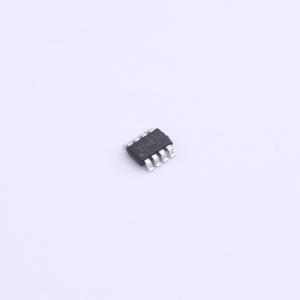

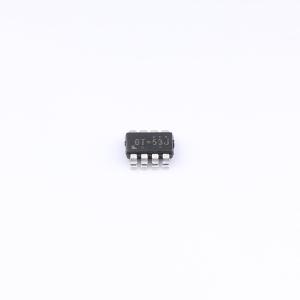

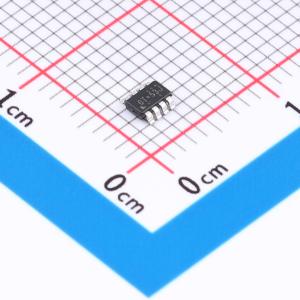

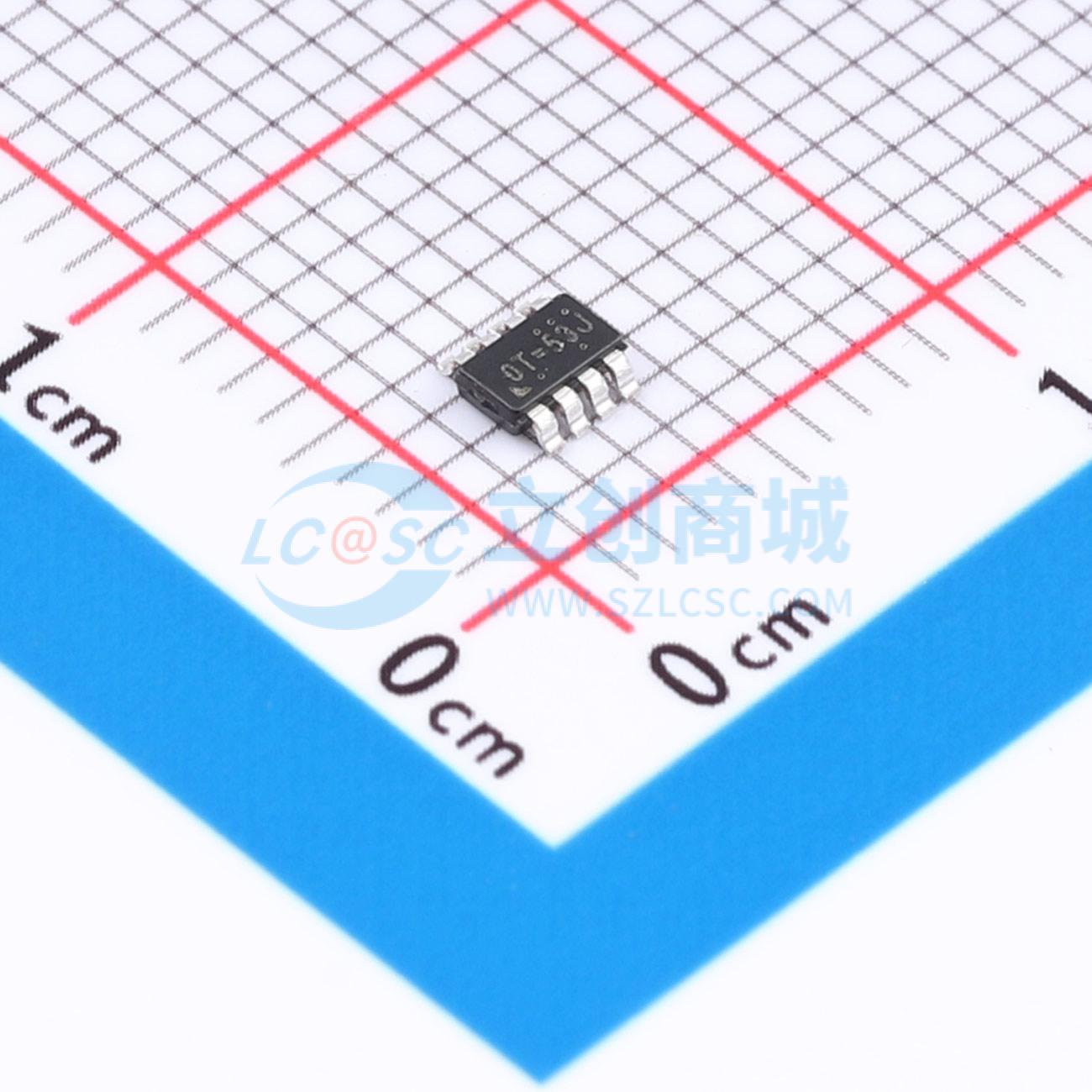

RT6217BHGJ8F

8引脚TSOT-23封装，24V、3A、500kHz ACOT降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RT6217A/B 是一款简单易用的 3A 同步降压 DC-DC 转换器，输入电源电压范围为 4.5V 至 24V。该器件内置精确的 0.791V 参考电压，并集成了低 RDS(ON)功率 MOSFET，采用 TSOT-23-8 (FC) 封装，可实现高效率。RT6217A/B 采用先进恒定导通时间 (ACOTTM) 控制架构，只需少量外部元件即可实现超快瞬态响应，并能在输入电压、负载和输出电压范围内以近乎恒定的开关频率工作
品牌名称: RICHTEK(立锜)
商品型号: RT6217BHGJ8F
商品编号: C2976595
商品封装: TSOT-23-8
包装方式: 编带
商品毛重: 0.056克(g)

商品参数

商品概述

RT6217A/B是一款简单易用的3A同步降压DC-DC转换器，输入电源电压范围为4.5V至24V。该器件内置精确的0.791V参考电压，并集成了低RDS(ON)功率MOSFET，采用TSOT-23-8 (FC)封装，可实现高效率。 RT6217A/B采用先进恒定导通时间（ACOT™）控制架构，只需少量外部元件即可提供超快速瞬态响应，并能在输入电压、负载和输出电压范围内以近乎恒定的开关频率工作。RT6217A工作在自动脉冲跳跃模式（PSM），可在轻载运行时保持高效率。RT6217B工作在强制脉宽调制（PWM）模式，有助于满足严格的电压调节精度要求。 RT6217A/B可同时检测两个FET的电流，实现可靠的过流保护。它具有逐周期电流限制保护功能，可防止器件在输出短路、过流或电感饱和时遭受灾难性损坏。外部可调软启动功能可防止启动时产生浪涌电流。该器件还具备输入欠压锁定、输出欠压保护和过温保护（热关断）功能，可确保在所有工作条件下安全平稳运行。RT6217A/B采用TSOT23-8(FC)封装。

商品特性

内置85mΩ/40mΩ低RDS(ON)功率FET的3A转换器
输入电源电压范围：4.5V至24V
输出电压范围：0.791V至6V
先进恒定导通时间（ACOT™）控制
超快速瞬态响应
无需外部补偿
针对低ESR陶瓷输出电容进行优化
0.791V ±1.5%高精度反馈参考电压
低静态电流（典型值150μA）
高低侧FET均具备保护功能，实现可靠过流保护
可选工作模式：轻载时采用节能模式（PSM）（RT6217A）；强制PWM模式（RT6217B）
PSM模式下的轻载输出电压纹波降低技术
稳定的开关频率（典型值500kHz）
外部可调软启动
预偏置输出的单调启动
输入欠压锁定（UVLO）
带打嗝模式的输出欠压保护（UVP）
过温保护（OTP）（热关断）
电源正常指示
使能控制
符合RoHS标准且无卤素
采用TSOT-23-8 (FC)封装

应用领域

机顶盒
便携式电视
接入点路由器
DSL调制解调器
液晶电视

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~24V
	输出电压	791mV~6V
	输出电流	3A
	开关频率	500kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	150uA
	开关管(内置/外置)	内置
	输出类型	可调
